转换测量结果的端口阻抗

• 概述

• 转换端口阻抗

概述

可以将使用 50 W 的端口阻抗获取的测量值转换为任意端口阻抗下的测量值。

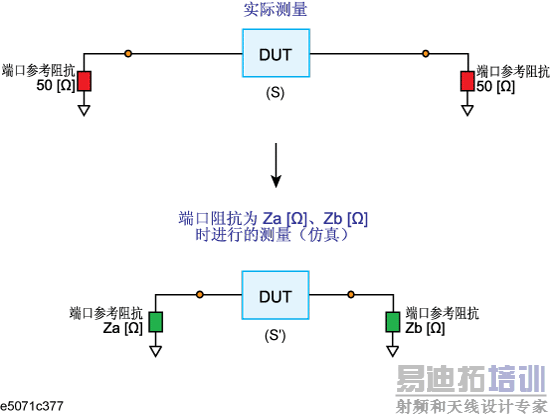

端口阻抗转换功能

转换端口阻抗

1. 按“Analysis”（分析）键，然后单击“Fixture Simulator”（夹具仿真器）>“Port Z Conversion”（端口 Z 转换）。

2. 为所需端口指定端口参考阻抗。

• 选择“Port 1 Z0 Real”（端口 1 Z0 的实部）、“Port 2 Z0 Real”（端口 2 Z0 的实部）、“Port 3 Z0 Real”（端口 3 Z0 的实部）或“Port 4 Z0 Real”（端口 4 Z0 的实部），以将端口参考阻抗设置为实数格式。

• 选择“Port 1 Z0 Real”（端口 1 Z0 的实部）和“Port 1 Z0 Imag”（端口 1 Z0 的虚部）、“Port 2 Z0 Real”（端口 2 Z0 的实部）和“Port2 Z0 Imag”（端口 2 Z0 的虚部）、“Port 3 Z0 Real”（端口 3 Z0 的实部）和“Port 3 Z0 Imag”（端口 3 Z0 的虚部）或者“Port 4 Z0 Real”（端口 4 Z0 的实部）和“Port 4 Z0 Imag”（端口 4 Z0 的虚部），以将端口参考阻抗设置为复数格式。

3. 单击“Port Z Conversion”（端口 Z 转换），以将端口阻抗转换功能设置为“ON”（打开）状态。

4. 单击“Return”（返回）。

5. 如果“Fixture Simulator”（夹具仿真器）已“OFF”（关闭），请再次单击该键将其设置为“ON”（打开）。
