确定添加匹配电路之后的特性

• 概述

• 使用匹配电路功能

概述

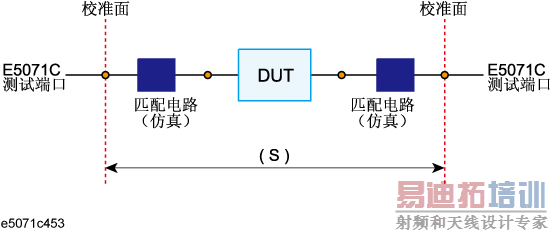

使用匹配电路嵌入功能，可以在为每个测试端口添加了匹配电路后轻松地获得结果特性。

匹配电路功能

通过以下方法之一定义要添加的匹配电路：

• 从五个预定电路模型中选择一个，然后指定该电路模型中各个元素的值。

• 使用对要添加的匹配电路进行定义的用户文件（2 端口 Touchstone 数据格式）。

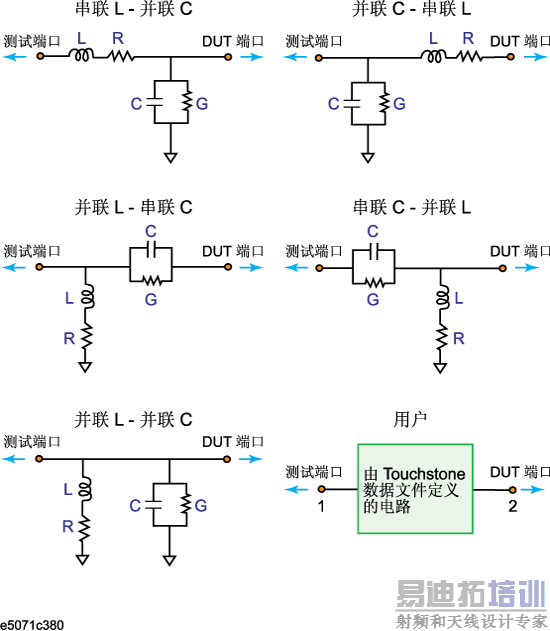

用于定义匹配电路的电路模型如下图所示。

用于定义匹配电路的电路模型

• 在 2 端口匹配电路嵌入或 2 端口网络去嵌入功能中，如果用户文件（2 端口 Touchstone 数据文件）中指定的归一化阻抗值与分析仪的端口参考阻抗的设置值不同，则将自动转换为适应于分析仪设置。

  读入 2 端口 Touchstone 数据文件时，将会根据分析仪的测量频率点设置，使用内插法读入多达 3202 个频率点的数据。如果文件中的频率点数多于 3202，则将忽略多余的数据。

  对于用户文件中定义的网络，假定端口 1 连接到测试端口，端口 2 连接到 DUT。

使用匹配电路功能

1. 按“Analysis”（分析）键。

2. 单击“Fixture Simulator”（夹具仿真器）>“ Port Matching”（端口匹配）>“Select Port”（选择端口）。

3. 单击“1”、“2”、“3”或“4”，选择要添加匹配电路的端口。

4. 单击“Select Circuit”（选择电路）。

5. 选择匹配电路模型。


   功能键	功能
   None（无）	未添加匹配电路。
   Series L - Shunt C（串联 L - 并联 C）	选择包含串联电感器和并联电容器的电路模型
   Shunt C - Series L（并联 C - 串联 L）	选择包含并联电容器和串联电感器的电路模型
   Shunt L - Series C（并联 L - 串联 C）	选择包含并联电感器和串联电容器的电路模型
   Series C - Shunt L（串联 C - 并联 L）	选择包含串联电容器和并联电感器的电路模型
   Shunt L - Shunt C（并联 L - 并联 C）	选择包含并联电感器和并联电容器的电路模型
   User（用户）	选择在导入的用户文件中定义的电路模型。 若要添加在用户文件中定义的匹配电路，请在选择此功能键前执行以下操作： 按“User File”（用户文件）。 在出现的对话框中，为要添加的匹配电路选择 2 端口 Touchstone 数据文件（.s2p 格式）。 指定了用户文件后，对“Select Circuit”（选择电路）的选择将会自动更改到“User”（用户）。

6. 有关电路模型，请参见用于定义匹配电路的电路模型。

7. 指定选定电路模型中的元素值。

   功能键	功能
   C	指定电容 [F]
   G	指定电导 [S]
   L	指定电感 [H]
   R	指定电阻 [Ω]

• 当串联 C 的两个组件（“C”和“G”）中任意一个设置为 0 时，则该组件定义为“Open”（开路）；当两个组件均设置为 0 时，则都定义为“Short”（短路）。
  当并联 L 的两个组件（“L”和“R”）中任意一个设置为 0 时，则该组件定义为“Short”（短路）；当两个组件均设置为 0 时，则都定义为“Open”（开路）。

8. 重复以上步骤，为所使用的每个端口设置匹配电路。

9. 单击“Port Matching”（端口匹配），以“ON”（打开）匹配电路功能。

10. 单击“Return”（返回）。

11. 如果“Fixture Simulator”（夹具仿真器）处于“OFF”（关闭）状态，请再次按键以将其“ON”（打开）。
