确定向差动端口添加匹配电路所产生的特性

• 概述

• 步骤

概述

您可以获得由以下操作产生的特性：将平衡匹配电路伪添加到由平衡 - 不平衡转换创建的平衡端口。通过使用匹配电路功能，可以获得为每个测试端口添加任意匹配电路而产生的特性。

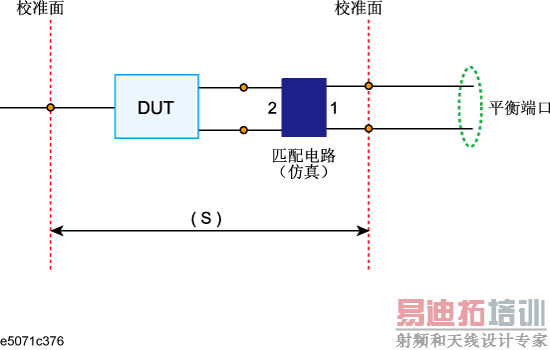

平衡匹配电路功能

步骤

通过以下方法之一定义要添加的匹配电路：

• 使用预定电路模型并指定电路模型中的各个元素值。

• 使用用户文件（2 端口 Touchstone 格式）定义要添加的匹配电路。

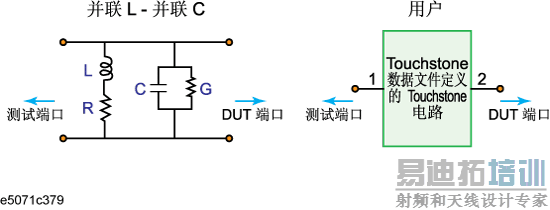

下图示出了定义平衡匹配电路时使用的电路模型。

用于定义平衡匹配电路的电路模型

• 对于在用户文件中定义的网络，假定端口 1 连接到测试端口，端口 2 连接到 DUT。

设置步骤如下所示。

1. 按“Analysis”（分析）键，然后单击“Fixture Simulator”（夹具仿真器）>“Diff Matching”（差动匹配）。

2. 单击“Select Port”（选择端口）。

3. 单击“1”、“2”或“3”，选择 DUT 上要添加差动匹配电路的端口。

4. 要添加在用户文件中定义的匹配电路，请执行以下操作：

1. 按“User File”（用户文件）。

2. 在出现的对话框中，为要添加的匹配电路选择 2 端口 Touchstone 数据文件（.s2p 格式）。

3. 指定了用户文件后，“Select Circuit”（选择电路）中的选择将会自动更改为“User”（用户）。在这种情况下，无须执行步骤 5 和 6。

5. 单击“Select Circuit”（选择电路）。

6. 选择一个差动匹配电路模型。


   功能键	功能
   None（无）	未添加匹配电路。
   Shunt L - Shunt C（并联 L - 并联 C）	选择包含并联电感器和并联电容器的电路模型
   User（用户）	选择在步骤 4 中导入的用户文件内定义的电路模型。

7. 指定所选电路模型的元素值。


   功能键	功能
   C	指定电容 [F]
   G	指定电导 [S]
   L	指定电感 [H]
   R	指定电阻 [Ω]

• 当并联 L 的两个组件（“L”和“R”）中任意一个设置为 0 时，则该组件定义为“Short”（短路）；当两个组件均设置为 0 时，则都定义为“Open”（开路）。

8. 重复该步骤，以设置将要添加到 DUT 上选定端口的差动匹配电路。

9. 单击“Diff. Matching”（差动匹配），以“ON”（打开）差动匹配电路。

10. 单击“Return”（返回）。

11. 如果“Fixture Simulator”（夹具仿真器）处于“OFF”（关闭）状态，请再次按键以将其“ON”（打开）。
