评估平衡设备（平衡 - 不平衡转换功能）

• 概述

• 平衡设备的测量参数

• 平衡 - 不平衡转换步骤

• 测量参数设置

• 检查设备类型和端口分配

概述

平衡 - 不平衡转换功能可根据在不平衡状态下获得的测量结果来模拟平衡状态下的测量。使用此功能可以评估具有平衡端口的设备。

• 务必将两个不平衡端口的阻抗设为彼此相等。有关设置不平衡端口阻抗的更多详细信息，请参考转换测量结果的端口阻抗。

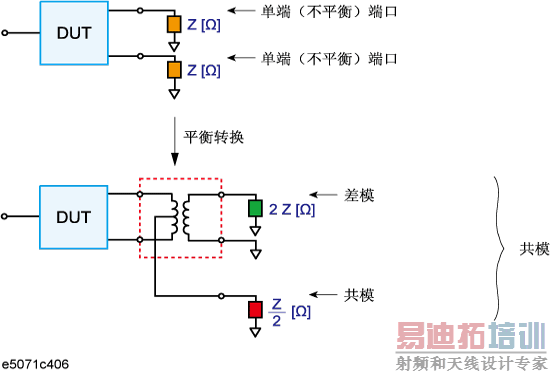

平衡 - 不平衡转换

可以使用 E5071C 进行评估的设备类型如下所示。要评估平衡设备，需要一台至少有三个测试端口的 E5071C。

可以使用 E5071C 进行评估的平衡设备类型

在 E5071C 的术语中，平衡转换后的端口称为逻辑端口（或 DUT 端口）。

您可以随意地将 E5071C 的测试端口分配给逻辑端口（上图中的端口 a 到 d）。

平衡设备的测量参数

打开平衡 - 不平衡转换功能，测量以下参数。

• 混合模 S 参数

• 不平衡参数

• CMRR（共模抑制比）

混合模 S 参数

通过打开平衡 - 不平衡转换功能，您可以分别获取两种模式（差模和共模）下平衡端口的 S 参数。下图示出了平衡测量中 S 参数（混合模 S 参数）的表示方法。

混合模 S 参数的表示方法

下面的两个图显示了测量每个平衡设备时的混合模 S 参数。

测量单端 - 平衡设备时的混合模 S 参数

测量平衡 - 平衡设备时的混合模 S 参数

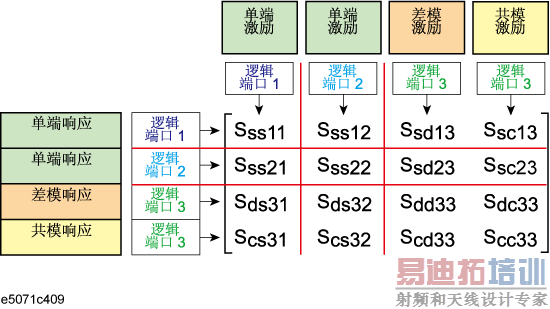

测量单端 - 单端 - 平衡设备时的混合模 S 参数

不平衡参数

通过打开平衡 - 不平衡转换功能，可以选择平衡端口的不平衡参数作为测量参数。以下三个图显示了测量每个平衡设备时可以选择的不平衡参数。

测量单端 - 平衡设备时的参数（不平衡参数）

测量平衡 - 平衡设备时的参数（不平衡参数 1 和不平衡参数 2）

测量单端 - 单端 - 平衡设备时的参数（不平衡参数 1、不平衡参数 2、不平衡参数 3 和不平衡参数 4）

CMRR（共模抑制比）

通过打开平衡 - 不平衡转换功能，您可以选择平衡端口的 CMRR（差模下与共模下传输特性之比）作为测量参数。下表示出了测量每个平衡设备时可以选择的 CMRR 参数。

平衡 - 不平衡转换步骤

• 使用三个测试端口时，请在要使用的测试端口上执行全三端口校准。使用四个测试端口时，请执行全四端口校准。

• 如果需要，请使用端口延伸功能或网络去嵌入功能延伸校准面。有关端口延伸和网络去嵌入功能的更多信息，请参见使用网络去嵌入功能延伸校准面。

1. 按“Analysis”（分析）键。

2. 单击“Fixture Simulator”（夹具仿真器）>“Topology”（布局）>“Device”（设备）。

3. 选择平衡/不平衡布局。


   功能键	功能
   SE-Bal（单端-平衡）	将 DUT 上的端口 1 设为不平衡端口，端口 2 设为平衡端口
   Bal-Bal（平衡-平衡）	将 DUT 上的端口 1 和 2 均设为平衡端口
   SE-SE-Bal（单端-单端-平衡）	将 DUT 上的端口 1 和 2 设为不平衡端口，端口 3 设为平衡端口

4. 选择 DUT 上的端口要连接到的分析仪上每一个端口。

• 选择了“SE-Bal”（单端-平衡）时：


  功能键	功能
  Port 1 (se)（端口 1（单端））	从分析仪上的“1”、“2”、“3”和“4”中选择一个端口，连接到逻辑端口 1（端口 a）
  Port 2 (bal)（端口 2（平衡））	从分析仪上的“1-2”、“1-3”、“1-4”、“2-1”、“2-3”、“2-4”、“3-1”、“3-2”、“3-4”、“4-1”、“4-2”和“4-3”中选择两个端口，连接到逻辑端口 2（端口 b 和端口 c）

• 选择了“Bal-Bal”（平衡-平衡）时：


  功能键	功能
  Port 1 (bal)（端口 1（平衡））	从分析仪上的“1-2”、“1-3”、“1-4”、“2-1”、“2-3”、“2-4”、“3-1”、“3-2”、“3-4”、“4-1”、“4-2”和“4-3”中选择两个端口，连接到逻辑端口 1（端口 a 和端口 b）
  Port 2 (bal)（端口 2（平衡））	从分析仪上的“1-2”、“1-3”、“1-4”、“2-1”、“2-3”、“2-4”、“3-1”、“3-2”、“3-4”、“4-1”、“4-2”和“4-3”中选择两个端口，连接到逻辑端口 2（端口 c 和端口 d）

• 选择了“SE-SE-Bal”（单端-单端-平衡）时：


  功能键	功能
  Port 1 (se)（端口 1（单端））	从分析仪上的“1”、“2”、“3”和“4”中选择一个端口，连接到逻辑端口 1（端口 a）
  Port 2 (se)（端口 2（单端））	从分析仪上的“1”、“2”、“3”和“4”中选择一个端口，连接到逻辑端口 2（端口 b）
  Port 3 (bal)（端口 3（平衡））	从分析仪上的“1-2”、“1-3”、“1-4”、“2-1”、“2-3”、“2-4”、“3-1”、“3-2”、“3-4”、“4-1”、“4-2”和“4-3”中选择两个端口，连接到逻辑端口 3（端口 c 和端口 d）

5. 单击“Return”（返回）。

6. 单击“BalUn”（平衡 - 不平衡转换）以打开平衡 - 不平衡状态转换功能。

7. 单击“Fixture Simulator”（夹具仿真器）以打开夹具仿真器功能。

测量参数设置

通过执行平衡 - 不平衡转换，可使用混合模 S 参数、不平衡参数和 CMRR 进行测量。根据平衡 - 不平衡转换中指定的平衡 - 不平衡布局不同，可以使用的参数也不同。

1. 按“Meas”（测量）键（或“Analysis”（分析）>“Fixture Simulator”（夹具仿真器）>“Measurement”（测量））。

2. 选择测量参数。

检查设备类型和端口分配

如下图所示，可以通过显示平衡测量布局属性，为平衡 - 不平衡转换检查设备类型和端口分配。

打开/关闭平衡测量布局属性显示的步骤

请按以下这些步骤打开/关闭平衡测量布局属性显示。

1. 按“Analysis”（分析）键。

2. 单击“Fixture Simulator”（夹具仿真器）>“Topology”（布局）

3. 单击“Property”（属性）。每按一次，将在打开/关闭之间切换一次。
