接收机校准

录入:edatop.com    点击:
  • 概述

  • 打开/关闭接收机误差校正

  • 选择进行误差校正的目标端口

  • 测量校准数据


概述

E5071C 具有在绝对值测量中校准单个接收机增益的功能。

接收机校准功能用以下方式对接收机增益进行校准:将已通过功率校准赋予正确值的激励端口的输出功率输入到需要校准的接收机的端口。

  • 接收机校准仅对绝对值测量的参数有效。

打开/关闭接收机误差校正

接收机的校准数据是针对每个通道/测试端口采集的,因此可以对任一通道或端口单独打开/关闭功率电平误差校正。

各通道的功率电平误差校正的状态由位于窗口下方通道状态栏中的符号之一指示,如下表所示。

符号

接收机误差校正状态

RC(显示为蓝色)

对所有接收机端口进行了误差校正。

RC(显示为灰色)

对部分接收机端口进行了误差校正。

RC?(显示为蓝色)

对所有接收机端口进行了误差校正。使用内插校准数据。

RC?(显示为灰色)

对部分接收机端口进行了误差校正。使用内插校准数据。

RC!(显示为蓝色)

对所有接收机端口进行了误差校正。使用外推校准数据。

RC!(显示为灰色)

对部分接收机端口进行了误差校正。使用外推校准数据。

---(显示为灰色)

未进行误差校正。
(对误差校正至少接通一个接收机端口,但未提供有效校准数据。)

未进行误差校正。
(对所有接收机端口关闭了误差校正。)

打开/关闭接收机误差校正

测量校准数据时,将自动打开接收机的误差校正。也可以按照以下步骤明确地打开/关闭接收机误差校正。

  1. 按“Cal”(校准)键。

  2. 按“Receiver Calibration”(接收机校准)。

  3. 选择端口(请参见“选择进行误差校正的目标端口”)。

  4. 单击“Correction”(校正)。此键每按一次,开和关便会交替切换。

选择进行误差校正的目标端口

为每个通道/端口执行接收机端口的误差校正,您可以对这些接收机端口设置以下内容:

  • 打开或关闭误差校正

  • 校准数据

  1. 按“Cal”(校准)键。

  2. 按“Receiver Calibration”(接收机校准)。

  3. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键,以选择通道。

  4. 单击“Select Port”(选择端口)。

  5. 单击与要校准的端口相对应的功能键。

测量校准数据

  • 接收机端口和源端口上的功率校准信息用于计算校准系数。如果在启动接收机校准之前已对接收机端口和源端口进行了功率校准,则接收机校准精度将会提高。有关功率校准的信息,请参考功率校准。

  1. 按“Cal”(校准)键。

  2. 按“Receiver Calibration”(接收机校准)。

  3. 选择端口(请参见选择进行误差校正的目标端口)。

  4. 单击“Source Port”(源端口)。

  5. 选择要执行功率校准的激励端口。

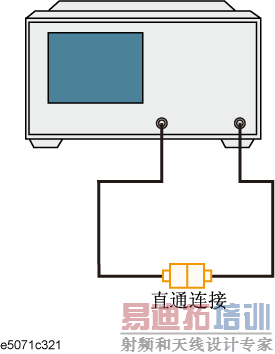

  6. 用电缆将选定的激励端口连接到要校准的任一端口。




  7. 单击“Take Cal Sweep”(进行校准扫描),开始测量校准数据。此步骤允许校准接收机的增益,同时自动打开误差校正功能。
