为每个频率指定不同的标准

录入：edatop.com 点击：

概述
定义每个子类的标准
禁用为某个子类定义的标准
利用子类的频段的可能情况

概述

本部分根据下列信息，说明为每个频带定义不同开路标准的步骤。

标准	标记名称	要定义的频段
开路	Open 3G	1 GHz - 3 GHz
开路	Open 6G	3 GHz - 6 GHz

按“Cal”（校准）键。
单击“Cal Kit”（校准套件）。
选择要定义的校准套件。
单击“Modify Kit”（修改套件）>“Define STDs”（定义标准）。
选择“#1”，单击“Label”（标记），然后利用出现在屏幕上的字符输入区，输入“Open 3G”。
单击“Open”（开路）作为标准类型（“STD Type”（标准类型））。
设置必要的标准系数。
在“Min Frequency”（最小频率）中输入“1G”作为最小频率。
在“Max Frequency”（最大频率）中输入“3G”作为最大频率。
单击“Return”（返回）。
以同样的方式，选择“#2”，按“Label”（标记），然后利用出现在屏幕上的字符输入区，输入“Open 6G”。
选择“Open”（开路）作为标准类型（“STD Type”（标准类型））。
设置必要的标准系数。
在“Min Frequency”（最小频率）中输入“3G”作为最小频率。
在“Max Frequency”（最大频率）中输入“6G”作为最大频率。
单击“Return”（返回）。

定义每个子类的标准

本部分使用子类 #1 和 #2，说明为每个频带指定不同开路标准的步骤。在本示例中，利用了对每个频带定义不同标准时所创建的标准。

按“Cal”（校准）键。
单击“Cal Kit”（校准套件）。
选择要使用的校准套件。
单击“Modify Kit”（修改套件）>“Specify CLSs”（指定类）。
单击“Sub Class”（子类）>“Sub Class 1”（子类 1）。
选择标准类型“Open”（开路），按“Set All”（全部设置），对所有端口进行设置。
选择“#1”(Open 3G）。
单击“Return”（返回）。
然后，按“Sub Class”（子类），并选择“Sub Class 2”（子类 2）。
选择标准类型“Open”（开路），按“Set All”（全部设置），对所有端口进行设置。
选择“#2”(Open 6G）。
单击“Return”（返回）。

禁用为某个子类定义的标准

下面的步骤说明如何禁用为某个子类定义的标准。由于必须至少存在一个标准，因此不能禁用子类 1 的标准。下列步骤说明如何禁用子类 2 的开路标准。

按“Cal”（校准）键。
单击“Cal Kit”（校准套件）。
选择要使用的校准套件。
单击“Modify Kit”（修改套件）>“Specify CLSs”（指定类）。
单击“Sub Class”（子类）>“Sub Class 2”（子类 2）。
选择标准类型“Open”（开路），单击“Set All”（全部设置），对所有端口进行设置。
选择“None”（无）。
单击“Return”（返回）。

利用子类的频段的可能情况

通过利用多个子类，可以为每个频率设置不同的标准，但请注意频段的下列情况。下表示出了可能的情况以及是否可以进行校准。

频段的可能情况	进行校准
示例 1：指定子类的频段出现重叠	可以
示例 2：指定子类的频段未覆盖部分测量频段	不可以
示例 3：指定子类的频段超出测量频段频	可以
示例 4：指定子类的部分频段超出测量频段	可以

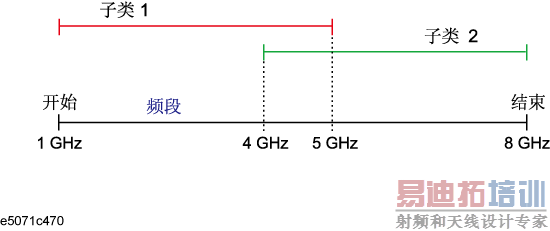

示例 1：指定子类的频段出现重叠

对于测量频段（1 GHz 至 8 GHz），如果先用子类 1（1 GHz 至 5 GHz）的标准进行校准，然后再用子类 2（4 GHz 至 8 GHz）的标准进行校准，则最后执行的标准将应用于重叠部分（4 GHz 至 5 GHz）。

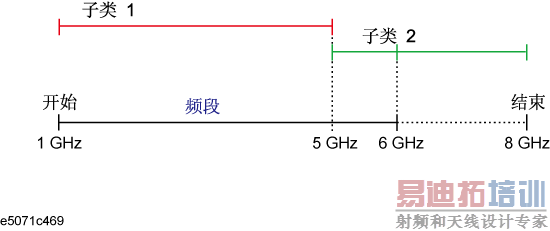

示例 2：指定子类的频段未覆盖部分测量频段

对于测量频段（1 GHz 至 8 GHz），如果先用子类 1（1 GHz 至 5 GHz）的标准进行校准，然后再用子类 2（6 GHz 至 8 GHz）的标准进行校准，则已完成的校准不能用于未定义的部分（5 GHz 至 6 GHz）。

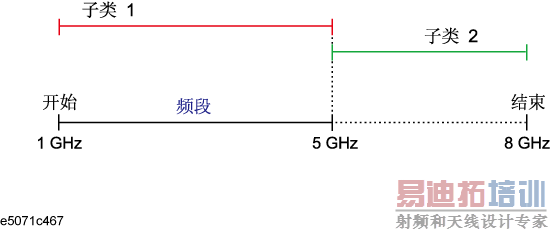

示例 3：指定子类的频段超出测量频段

对于测量频段（1 GHz 至 5 GHz），如果定义了子类 1（1 GHz 至 5 GHz）的标准和子类 2（5 GHz 至 8 GHz）的标准，则尽管子类 2 已经超出测量频段，仍然可以对它进行校准。但是，将忽略校准系数。（功能键上没有选中标记。）请注意：由于子类 1 的标准覆盖了测量频段，因此已完成的校准则可以利用。
