设置 GPIB

• 设置 E5071C 的发送/接收 GPIB 地址

• 设置系统控制器（USB/GPIB 接口）

本部分说明如何设置使用 E5071C 的 GPIB（通用接口总线）所需的接口。

设置 E5071C 的发送/接收 GPIB 地址

使用 GPIB 命令从连接到 GPIB 连接器的外部控制器控制 E5071C 时，需要设置 E5071C 的发送/接收 GPIB 地址。

请按照下面的步骤进行该设置：

1. 按“System”（系统）键。

2. 按“Misc Setup”（其他设置）>“GPIB Setup”（GPIB 设置）>“Talker/Listener Address”（发送/接收地址）。

3. 使用前面板上的输入区按键输入地址。

设置系统控制器（USB/GPIB 接口）

要从 E5071C 控制外部设备，请通过 USB/GPIB 接口连接 E5071C 的 USB 端口和外部设备的 GPIB 端口。

• 请勿连接两个或更多 USB/GPIB 接口。

请按照下面的步骤设置 USB/GPIB 接口：

1. 将 E5071C 的 USB 端口连接到 USB/GPIB 接口。

2. 选择“No, not this time”（否，暂时不），然后单击“Next”（下一步）。


3. 选择“Install the software automatically (Recommended)”（自动安装软件（推荐）），然后单击“Next”（下一步）。

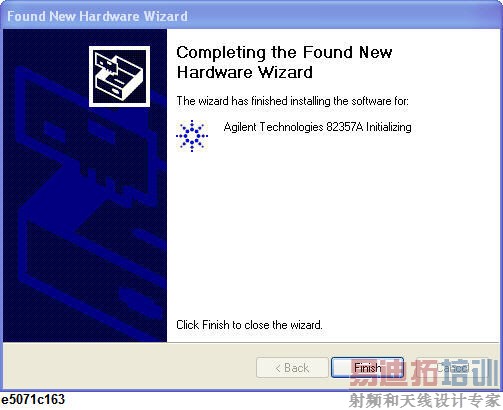

4. 单击“Finish”（完成）。




5. “Found New Hardware Wizard”（找到新硬件向导）将再次出现。再次重复步骤 2 至 4。



6. 选择“When a new 82357 is plugged in”（当插入新的 82357 时），然后单击“OK”（确定）。




如果在连接 USB/GPIB 接口后，需要检查/更改 USB/GPIB 接口的设置，请执行以下步骤：

1. 按“System”（系统）键，然后单击“Misc Setup”（其他设置）>“GPIB Setup”（GPIB 设置）>“System Controller Configuration”（系统控制器配置）。

2. 出现“Agilent Connection Expert”（Agilent 连接专家）。（还可以从 Windows XP 的任务栏或“Start”（开始）菜单执行“Agilent Connection Expert”（Agilent 连接专家）。）



3. 选择 USB/GPIB (GPIBx)

4. 单击“Change Propetries...”（更改属性...）

5. 更改 USB/GPIB 接口的设置。
