数据处理

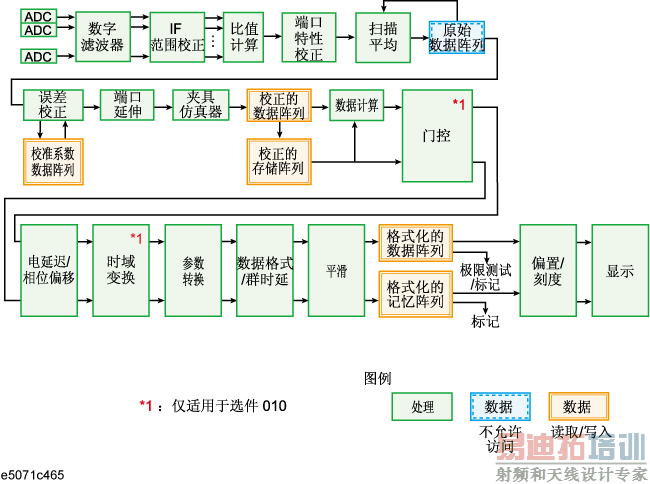

下图示出了 E5071C 的内部数据处理流程图。

数据处理流程图

ADC

ADC（模数转换器）将反馈入接收机并转换为 IF 信号的模拟信号（R₁、R₂、.... 、R_n 和 T₁、T₂、.... 、T_n）转换为数字信号。为每个信号提供了一个 ADC，并同时进行转换。

数字滤波器

数字滤波器执行离散傅氏变换 (DFT) 并拾取 IF 信号。每个 IF 信号随后转换为具有实部和虚部的复数。分析仪的 IF 带宽等于 DFT 滤波器的带宽。可以在 10 Hz ~ 100 kHz 的范围内设置 IF 带宽。

IF 范围校正

在对已在接收机中进行了范围调整的输入信号进行范围调整之前，先将它还原（校正）为先前的值。

比值计算

通过复数除法运算确定两个信号之比。如果是绝对测量（选件 008），则不能计算复数比。

端口特性校正

校正每个测试端口桥的等效源匹配误差、方向性误差和跟踪误差。如果是绝对测量（选件 008），将校正每个测试端口的增益。

扫描平均

基于从多个扫描测量中获得的数据确定复指数的平均数。扫描平均在减少测量中的随机噪声方面很有效。

原始数据阵列

到此时所有已完成的数据处理结果被作为原始数据存储到此阵列中。每次扫描发生时，将执行所有先前的数据处理。当启用全 N（N=2 到 4）端口误差校正时，所有的 4 × N 个 S 参数将存储在原始数据阵列中，并用于误差校正。不允许用户访问（读取/写入）此原始数据阵列。

误差校正/校准系数数据阵列

启用误差校正时，该过程将消除存储在校准系数数据阵列中的可再现系统误差。它将简单矢量归一化算得的所有内容提供给全 12 项误差校正。允许用户访问（读取/写入）此校准系数数据阵列。在绝对测量中执行增益校正。

端口延伸

此过程在每个端口上对添加或消除可变长度无耗传输路径进行模拟，以便移动校准的参考面。端口延伸由电延迟（秒）定义。

夹具仿真器

通过夹具仿真器功能进行数据转换。夹具仿真器功能是六个不同功能的集合项：平衡 - 不平衡转换、添加匹配电路、端口参考阻抗转换、网络消除、添加差动匹配电路以及差动参考阻抗转换。

校正的数据阵列

与原始数据阵列不同，此阵列存储的是应用误差校正、端口延伸或夹具仿真器功能后获得的结果。允许用户从校正数据阵列中读取数据，或者将数据写入到校正的数据阵列。

校正的存储阵列

通过按“Display”（显示）>“Data”（数据） -> “Mem”（存储），校正的数据阵列的内容将会复制到此阵列中。允许用户从校正的存储阵列中读取数据，或者将数据写入到校正的存储阵列。

数据计算

使用校正的数据阵列和校正的存储阵列执行数据处理。可以使用加法、减法、乘法、和除法四种类型的数据处理方法。

电延迟/相位偏移

将电延迟和相位偏移添加到每条迹线。通过设置电延迟，将添加或提取与频率成正比的线性相位。另一方面，设置相位偏移将加上或减去在整个频段中恒定的相位。某些情况下，会将从流程图中此点开始执行的数据处理应用于数据阵列和存储阵列。

数据格式/群时延

根据用户选择的数据格式，将实部和虚部组成的复数数据转换为标量数据。还将在此处计算群时延。

平滑

通过启用平滑功能，扫描测量中的每个点将替换为附近多个测量点的移动平均数。用于计算移动平均数的点数由用户设置的平滑孔径决定。平滑孔径则根据与扫描跨距的百分比来定义。

格式化的数据阵列/格式化的存储阵列

所有数据处理的结果存储在格式化的数据阵列和格式化的存储阵列中。将标记功能应用于这些阵列。将极限测试应用于格式化的数据阵列中。允许用户从这些阵列中读取数据或者将数据写入到这些阵列。

偏移/刻度

对每组数据进行处理，以便可以在屏幕上绘制迹线。使用参考线的位置、参考线的值和刻度/网格设置进行与数据格式相关的特定缩放。

显示

数据处理后获得的结果在屏幕上显示为迹线。
