设置 E5091A

录入:edatop.com    点击:

本部分介绍 E5091A 的设置。下表示出了用于项目设置的流程:

E5091A 的设置流程

项目

描述

选择 E5091A ID

选择要设置的 E5091A ID

选择 E5091A 型号

选择要设置的 E5091A 型号

分配测试端口

分配 E5071C 和 E5091A 的测试端口

显示 E5091A 属性

显示 E5091A 属性,以检查端口设置

设置控制线

设置控制 DUT 的控制线

启用 E5091A 控制

启用控制 E5091A 的功能


选择 E5091A ID

  1. 将目标 ID 设置为所连接 E5091A 的 ID。

  2. 按“System”(系统)键 >“Multiport Test Set Setup”(多端口测试装置设置)以显示 E5091A 设置菜单。

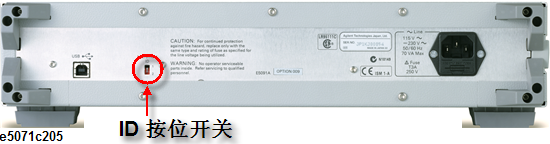

  3. 为 ID 1 选择“Test Set 1”(测试装置 1),为 ID 2 选择“Test Set 2”(测试装置 2)。设置 ID 使用的是 E5091A 后面板上的位开关。

  • 在 E5071C 关闭时更改 ID 按位开关设置。

选择 E5091A 型号

选择要设置的 E5091A 型号。对于 E5091A-016,可以选择 13 端口设备或 16 端口设备功能。

  1. 按“System”(系统)>“Multiport Test Set Setup”(多端口测试装置设置)>“Test Set 1”(测试装置 1)或“Test Set 2”(测试装置 2)。

  2. 单击“Select Test Set”(选择测试装置)。

  3. 从以下选择范围内选择 E5091A。

功能键

型号

E5091_9

选择 E5091A 选件 009。

E5091_13

为 13 端口设备功能选择 E5091A 选件 016。

E5091_16

为 16 端口设备功能选择 E5091A 选件 016。

  • 如果所用的型号和所选的功能键不同,将不会在配置上反映出来。而且,也将不会出现错误信息。有关型号和功能键之间的对应情况,请参考下表。



E5091_009

E5091_013

E5091_016

E5091A-009

E5091A-016

分配测试端口

开始校准和测量之前,需要分配 E5091A 的测试端口。在切换每个通道的连接时,可以为每个通道设置连接端口,并执行测量。

操作步骤

  1. 按“System”(系统)键,然后单击“Multiport Test Set Setup”(多端口测试装置设置)>“Test Set 1”(测试装置 1)或“Test Set 2”(测试装置 2)。

  2. 按“Channel Next”(下一通道)(或“Channel Prev”(上一通道)),激活要设置连接端口的通道。

  3. 使用相应的功能键为 E5091A 和互连端口之间的连接分配测试端口。

  4. 为要扫描的所有通道执行步骤2 到步骤3。

  5. 功能键的端口名称指示 E5091A 互连端口。

连接 E5091A-009 时

功能键

功能

Port1(端口 1)

选择要连接 E5091A 端口 1 的 E5091A 测试端口。可以从 A 或 T1 选择端口

Port2(端口 2)

选择要连接 E5091A 端口 2 的 E5091A 测试端口。可以从 T1 或 T2 选择端口。

Port3(端口 3)

选择要连接 E5091A 端口 3 的 E5091A 测试端口。可以从 R1+、R2+ 或 R3+ 选择端口。

Port4(端口 4)

选择要连接 E5091A 端口 4 的 E5091A 测试端口。可以从 R1-、R2- 或 R3- 选择端口。

连接 E5091A-013 时

功能键

功能

Port1(端口 1)

选择要连接 E5091A 端口 1 的 E5091A 测试端口。可以从 A1、T1、T2 或 T3 选择端口。

Port2(端口 2)

选择要连接 E5091A 端口 2 的 E5091A 测试端口。可以从 T1、T2、T3 或 T4 选择端口。

Port3(端口 3)

选择要连接 E5091A 端口 3 的 E5091A 测试端口。可以从 R1+、R2+、R3+ 或 R4+ 选择端口

Port4(端口 4)

选择要连接 E5091A 端口 4 的 E5091A 测试端口。可以从 R1-、R2-、R3- 或 R4- 选择端口

连接 E5091A-016 时

功能键

功能

Port1(端口 1)

选择要连接 E5091A 端口 1 的 E5091A 测试端口。可以从 A1、A2、A3、A4、A、T1、T2 或 T3 选择端口。

Port2(端口 2)

选择要连接 E5091A 端口 2 的 E5091A 测试端口。可以从 B1、B2、B3、B4、T1、T2、T3 或 T4 选择端口。

Port3(端口 3)

选择要连接 E5091A 端口 3 的 E5091A 测试端口。可以从 R1+、R2+、R3+ 或 R4+ 选择端口。

Port4(端口 4)

选择要连接 E5091A 端口 4 的 E5091A 测试端口。可以从 R1-、R2-、R3- 或 R4 选择端口。

Port5(端口 5)

选择要连接 E5091A 端口 5 的 E5091A 测试端口。可以从 X1 或 X2 选择端口。

Port6(端口 6)

选择要连接 E5091A 端口 6 的 E5091A 测试端口。可以从 Y1 或 Y2 选择端口。

Port7(端口 7)

选择要连接 E5091A 端口 7 的 E5091A 测试端口。可以从 Z1 或 Z2 选择端口。

  • 不能将相同的测试端口连接到各端口上。在这种情况下,将自动更改其他测试端口设置。

显示 E5091A 属性

通过下面显示的 E5091A 属性,可以获得每个通道的测试端口分配信息。在需要检查测试端口分配时(例如,在进行校准时),这可能十分有用。

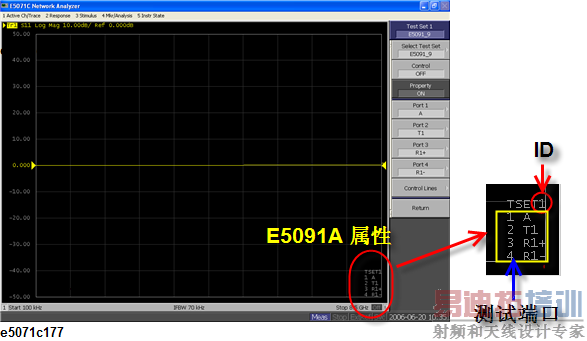

E5091A 属性

操作步骤

  1. 按“System”(系统)键,然后单击“Multiport Test Set Setup”(多端口测试装置设置)>“Test Set 1”(测试装置 1)或“Test Set 2”(测试装置 2)。

  2. 单击“Property”(属性)启用它(“ON”(打开)),以显示 E5091A 的属性。

  • 为所有通道执行 E5091A 属性显示的启用(“ON”(打开))/禁用(“OFF”(关闭))设置。

设置控制线

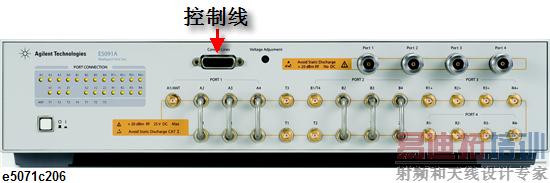

E5071C 可以控制 E5091A 控制线的输出和控制 DUT(例如,切换前端模块的频带)。

操作步骤

  1. 按“System”(系统)键,然后单击“Multiport Test Set Setup”(多端口测试装置设置)>“Test Set 1”(测试装置 1)或“Test Set 2”(测试装置 2)。

  2. 按“Channel Next”(下一通道)(或“Channel Prev”(上一通道)),激活要设置控制线的通道。

  3. 单击“Control Lines”(控制线)以显示 DUT 控制线的设置菜单。

  4. 使用相应功能键来设置 E5091A 的控制线。

功能键

功能

Line 1”(传输线 1)到“Line 8”(传输线 8)

对控制线的每条线进行“High/Low”(高电平/低电平)设置。

  1. 为要扫描的所有通道执行步骤 3 到步骤 4。

启用 E5091A 控制

如果启用 E5091A 控制,则可以在测量期间切换测量路径和 E5091A 控制线的输出功能。

  • 启用 E5091A 控制后,E5071C 需要额外时间(约 3 分钟)来控制 E5091A。

操作步骤

  1. 按“System”(系统)键,然后单击“Multiport Test Set Setup”(多端口测试装置设置)>“Test Set 1”(测试装置 1)或“Test Set 2”(测试装置 2)。

  2. 单击“Control”(控制)启用(“ON”(打开))E5091A 控制。

  • 为所有通道执行 E5091A 控制功能的启用(“ON”(打开))/禁用(“OFF”(关闭))设置。
