配置显示设置

录入:edatop.com    点击:
  • 设置窗口和图形的布局

  • 配置迹线显示设置

  • 设置显示颜色


设置窗口和图形的布局

您可以将E5071C的LCD屏幕分成显示通道特有结果信息的多个窗口,而窗口布局则可根据若干变数作出选择。此外,您可以在屏幕上放置分段扫描表或回送窗(echo window),后者可用来显示来自您的专用程序的消息。

选择窗口布局(通道显示方式)

一个窗口显示单个通道的结果。不能有显示来自不止一个通道的结果的单一窗口。这意味着,设置窗口决定了屏幕上所显示的通道数。

为了选择下图中示出的19种不同窗口布局之一,利用下列命令:

:DISP:SPL

选择图形布局(迹线显示方式)

您可以由选择预定义图形布局之一在每个窗口内放置若干迹线图,图的数量依据所选择的图形布局而各异。若图的数量等于或大于迹线数(由:CALC{1-36}:PAR:COUN命名设定),则每个图总是显示一条迹线。相反,若图的数量小于迹线数,则某些图便会显示两条以上的迹线。图1与迹线1聚在一起,图2与迹线2聚在一起等等。号数超过最末图号的迹线将把图1、图2等聚在一起。

为了选择下图中所示19种不同图形布局之一,利用以下命令:

:DISP:WIND{1-36}:SPL

使窗口或迹线图最大

当您有多个被显示的窗口时,您可以将工作通道的窗口扩大到最大,使之覆盖整个屏幕区域。为了将窗口扩大到最大,利用以下命令:

:DISP:MAX

同样地,当您有多条被显示的迹线时,您可以将工作迹线扩大到最大,使之贯穿整个窗口。为了将迹线扩大到最大,利用以下命令:

:DISP:WIND{1-36}:MAX

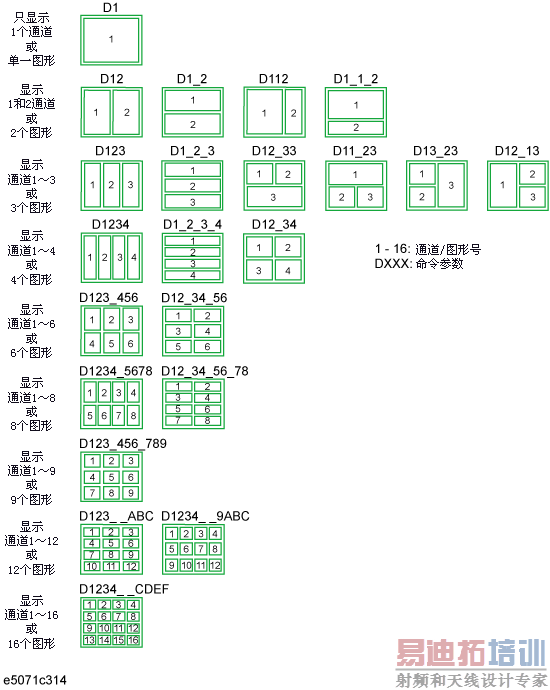

窗口/图形布局和命令参数



对表或回送窗进行显示/隐藏

您可以在LCD屏幕的底部显示以下项目:

  • 分段扫描表

  • 极限表

  • 标记列表

  • 回送窗(显示来自专用程序的消息的窗)

  • 损耗补偿表

  • 功率传感器的校准因数表

为了显示或隐藏上列项目,利用以下命令:

:DISP:TABL

您不能有两个或多个同时显示的上列项目。屏幕只显示利用以下命令所选择的项目:

:DISP:TABL:TYPE

对软功能键标签进行显示/隐藏

您可以显示或隐藏横靠LCD屏幕右手边沿安置的软功能键标签。为了显示或隐藏软功能键标签,利用以下命令:

:DISP:SKEY

配置迹线显示设置

选择要显示的迹线

每条迹线都有两种不同的表示:数据迹线和存储迹线。您可以相互独立地显示或隐藏数据迹线和存储迹线。为了显示或隐藏数据(或存储)迹线,利用以下命令:

类型

命令

数据迹线

:DISP:WIND{1-36}:TRAC{1-36}:STAT

存储迹线

:DISP:WIND{1-36}:TRAC{1-36}:ANN:MARK:POS:X



为了将数据迹线复制到存储迹线上,利用以下命令:

:CALC{1-36}:MATH:MEM

配置交叉迹线的数学运算

您可以在数据迹线和存储迹线之间进行数学运算,并具有显示为数据迹线的结果。为了进行交叉迹线数学运算,利用以下命令:

:CALC{1-36}:MATH:FUNC

配置平滑设置

为了接通/关断平衡,利用以下命令:

:CALC{1-36}:SMO

平滑孔径表示为相对于扫描范围的百分数。为了设置平滑孔径,利用以下命令:

:CALC{1-36}:SMO:APER

选择数据格式

您可以选择以下数据格式:

  • 直角坐标显示格式

    • 对数幅度格式

    • 相位格式

    • 群时延格式

    • 线性幅度格式

    • SWR(驻波比)格式

    • 实数格式

    • 虚数格式

    • 扩展的相位格式

    • 正相位格式

  • 史密斯圆图格式

  • 极坐标格式

为了选择测量参数的数据格式,利用以下命令:

:CALC{1-36}:FORM

配置显示标度

依据测量参数的数据格式,您可以用下列两种方式之一配置显示标度:

直角坐标显示格式:

当您利用直角坐标显示格式之一(对数幅度/相位/群时延/线性幅度/SWR/实数/虚数/扩展的相位/正相位)时,您可以通过设定以下四项来配置显示标度:

类型

命令

格数

:DISP:WIND{1-36}:Y:DIV

刻度/格

:DISP:WIND{1-36}:TRAC{1-36}:Y:PDIV

基准网格线

:DISP:WIND{1-36}:TRAC{1-36}:Y:RPOS

基准网格线值

:DISP:WIND{1-36}:TRAC{1-36}:Y:RLEV



  • 格数是通带宽度设置(在所有迹线之间共享),而余下的三个设置为迹线专有。

您可以通过发出以下命令来显示或隐藏网格标签(网络线左手一侧上的标签):

:DISP:WIND{1-36}:LAB

史密斯圆图/极坐标格式:

当您利用史密斯圆图/极坐标格式之一时,您只能利用以下命令设定满度值(最外层圆的值):

:DISP:WIND{1-36}:TRAC{1-36}:Y:PDIV

自动定标

您可以利用Auto Scale(自动定标)来自动设置显示标度。这个特点在您利用直角坐标显示格式之一时,由自动调节基准格线和每格的标度值来实现;或者在您利用史密斯圆图/极坐标格式之一时,则由自动调节满度值来实现。

为了实施自动定标,利用以下命令:

:DISP:WIND{1-36}:TRAC{1-36}:Y:AUTO

显示回送窗口中的消息

您可以通过发出以下命令来显示回送窗口中的消息:

:DISP:ECHO

您可以通过发出以下命令来清除回送窗口中显示的任何消息:

:DISP:ECHO:CLE

接通/关断显示更新

为了接通/关断LCD屏幕的更新,利用以下命令:

:DISP:ENAB

显示/隐藏频率

为了显示或隐藏LCD屏幕上的频率,利用以下命令:

:DISP:ANN:FREQ

显示或隐藏标题

为了显示或隐藏标题,利用以下命令:

:DISP:WIND{1-36}:TITL

为了定义在标题显示区出现的标题串,利用以下命令:

:DISP:WIND{1-36}:TITL:DATA

配置日期/时间显示

为了显示或隐藏在仪器状态栏右手一侧上的当前日期和时间,利用以下命令:

:DISP:CLOC

为了设定日期和时间,利用以下命令:

:SYST:DATE

:SYST:UPR

接通/关断LCD背景光

为了接通/关断LCD背景光,利用以下命令(注意,关断背景光会使屏幕变得不可读):

:SYST:BACK

设置显示颜色

选择显示方式

您可以选择两种LCD显示方式之一:正常显示(黑底)或倒置显示(白底)。

为了选择显示方式,利用以下命令:

:DISP:IMAG

为每个项目设置显示颜色

为了设置显示颜色,利用以下命令:

数据迹线

:DISP:COL{1-2}:TRAC{1-36}:DATA

存储迹线

:DISP:COL{1-2}:TRAC{1-36}:MEM

图形

:DISP:COL{1-2}:GRAT{1-2}

极限测试

:DISP:COL{1-2}:LIM{1-2}

本底

:DISP:COL{1-2}:BACK

将显示颜色重置到出厂状态

您可以将显示颜色重置在正常显示以及将倒置显示重置到预置出厂状态。

为了重置显示颜色,利用以下命令:

:DISP:COL{1-2}:RES
