电气特性

录入:edatop.com    点击:
  • 输入信号

  • 输出信号

  • 电源(+5 V)

关于与外部设备通信的其他主题

输入信号

所有输入信号均与TTL兼容

最大速率输入电压

-0.5 V到5.5 V

输入电压

高电平

2.0 V到5.0 V

低电平

0 V到0.5 V

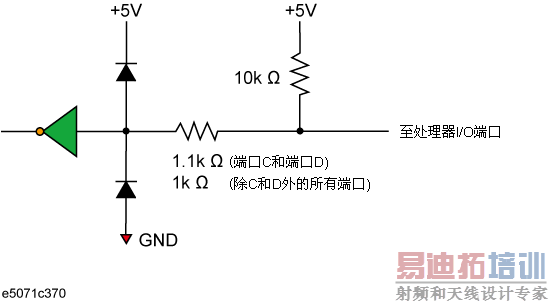

输出信号

所有输出信号均与TTL兼容

最大速率输出电流

-10 mA到10 mA

输出电流

高电平

-5 mA

低电平

3 mA

输出电压

高电平

2.0 V到3.3 V (当输出电流为-5 mA到0 mA时)
3.20 V (当输出电流为-1 mA时)
2.75 V (当输出电流为-5 mA时)

低电平

0 V到0.8 V (当输出电流为0 mA到3 mA时)
0.25 V (当输出电流为1 mA时)
0.55 V (当输出电流为3 mA时)

电源(+5 V)

下表示出用于外部仪器的+5 V电源的电气特性。

输出电压

4.5 V到5.5 V

最大输出电流

100 mA
