GPIB远程控制系统

录入:edatop.com    点击:
  • 关于GPIB

  • 系统配置


关于GPIB

GPIB(通用接口总线)是用于连接计算机和外围设备的接口标准,并支持下列国际标准:IEEE488.1、 IEC-625、 IEEE488.2、 JIS-C1901。GPIB接口允许由外部计算机对Agilent E5071C进行控制。计算机向E5071C发送命令和指令,并接收E5071C经GPIB发送的数据。

系统配置

利用GPIB在E5071C、外部控制器(计算机)和外围设备之间进行连接。下图示出GPIB远程控制系统的系统配置概貌。

GPIB远程控制系统的配置



  • E5071C关断时,E5071C的SRQ状态仍然激活。为了防止对GPIB远程控制系统的SRQ的不正确操作,在E5071C关断时,要将E5071C与系统断开。

所需设备

  • E5071C

  • 外部控制器(PC机或可以与LAN(局域网)和装入的Agilent I/O程序库相连的工作站)

  • 其它设备(其它仪器和/或为您的目的服务的外围设备)

  • GPIB电缆

可能构建的系统的规模

  • 您可以在单一GPIB系统内连接多台15个设备

  • 接在设备之间的电缆长度必须不长于4m。单一GPIB系统内连接电缆的总长必须为2mx被连接设备(包括控制器在内)或更短。不能构建内中电缆总长超过20m的系统。

  • 与各个别设备相连的连接器数必须不多于4个。若您连接5个以上的连接器,则过度的力会施加到连接器部分,从而可能导致故障。

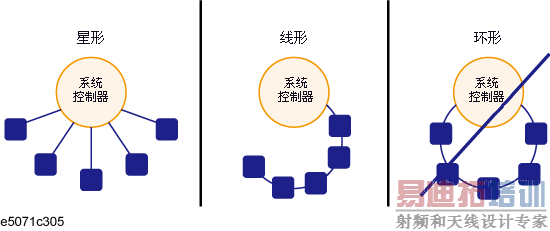

  • 您可以从星形、线形和组合形布局中选择设备连接布局。不支持环形连接。

设备选择符(Device selector)

设备选择符是分配给每个设备的一个独特值,该值被控制器用来在GPIB远程控制系统上连接的设备之中选择控制对象(发送/接收消息)。

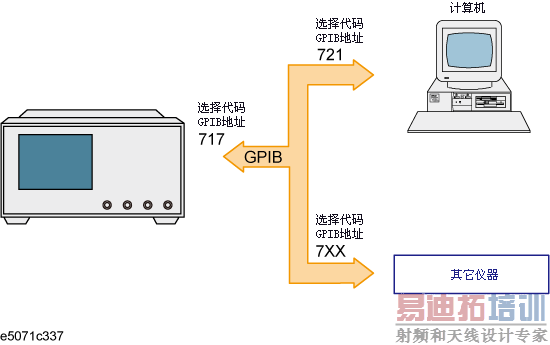

设备选择符由一个选择代码(通常为7)和一个GPIB地址构成。例如,当选择代码为7和GPIB地址为17时,设备选择符为717。选择代码必须针对每个系统设定。GPIB地址必须针对每个设备设定到独特的值,用以识别同一系统上的设备。在本手册的说明和样本程序中,假定设备选择符设定为717。

设置E5071C的GPIB地址

为接收发送模式设定GPIB地址,参见 设定E5071C的发送接收GPIB地址.
