内部数据处理

• 数据流

• 内部数据阵列

数据流

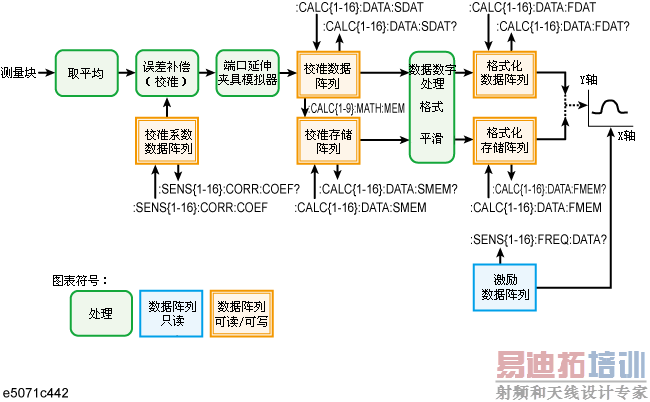

下图给出E5071C的内部数据处理流的概貌。

E5071C的数据处理流

内部数据阵列

经修正的数据阵列

经修正的数据阵列包含进行误差修正得到的经修正的数据、端口延伸补偿（校准）、对每个通道的每条迹线规定的S参数的原始被测数据进行夹具模拟器操作。每个数据元作为复数（实部/虚部）被存储。

仪器使81个经修正的数据阵列保持最大值，其中的每一个都与9个通道之一中包含的9条迹线之一相关(9 * 9 = 81)。为了读/写经修正的数据阵列之一，利用以下命令：

:CALC{1-36}:DATA:SDAT

经修正的存储阵列

当:CALC{1-36}:MATH:MEM命令在特定的经修正的数据阵列上执行时，其复制被存储到与经修正的阵列相对应的经修正的存储阵列中。

仪器使81个经修正的存储阵列保持最大值，其中的每一个都与9个通道之一中包含的9条迹线之一相关(9 * 9 = 81)。为了读/写经修正的数据阵列之一，利用以下命令：

:CALC{1-36}:DATA:SMEM

格式化数据阵列

格式化数据阵列包含进行数据数学运算、测量参数变换和对特定经修正的数据阵列进行平滑所得到的格式化数据（待显示的值）。不管数据格式如何，每个测量点包含两个数据元，如下表所示：

仪器使81个格式化数据阵列保持最大值，其中的每一个都与9个通道之一中包含的9条迹线之一相关(9 * 9 = 81)。为了读/写格式化数据阵列之一，利用以下命令：

:CALC{1-36}:DATA:FDAT

格式化存储阵列

格式化存储阵列包含进行数据数学运算、测量参数变换和对特定经修正的存储阵列进行平滑所得到的格式化数据（待显示的值）。

仪器使81个格式化存储阵列保持最大值，其中的每一个都与9个通道之一中包含的9条迹线之一相关(9 * 9 = 81)。为了读/写格式化存储阵列之一，利用以下命令：

:CALC{1-36}:DATA:FMEM

激励数据阵列

激励数据阵列包含对所有测量点的激励值。

仪器使16个激励数据阵列保持最大值，其中的每一个都与16个通道之一相关。激励数据阵列为只读阵列。为了检索激励数据阵列之一，利用以下命令：

:SENS{1-36}:FREQ:DATA?

校准系数数据阵列

校准系数数据阵列包含依据用标准器件进行的测量结果所算出的校准系数。

仪器使16个校准系数数据阵列保持最大值，其中的每一个都与每个通道相关。为读或写校准系数数据阵列提供了命令。为了读或写，首先利用以下命令：

:SENS{1-36}:CORR:COEF

• 如果内插任何校准系数，则将检索到内插的校准系数数据阵列。一旦写出校准系数数据阵列，便执行命令SENS{1-36}:CORR:COEF:SAVE)以证明其正确有效。
