时序图

录入:edatop.com    点击:
  • 概述

  • I/O端口的时序图

  • 数据输出和写选通信号的时序图

  • 极限测试结果输出和写选通信号的时序图

  • /INPUT1(输入1)和/OUTPUT1(输出1)、/OUTPUT2(输出2)的时序图


概述

本节说明I/O(输入/输出)端口信号的典型时序图。

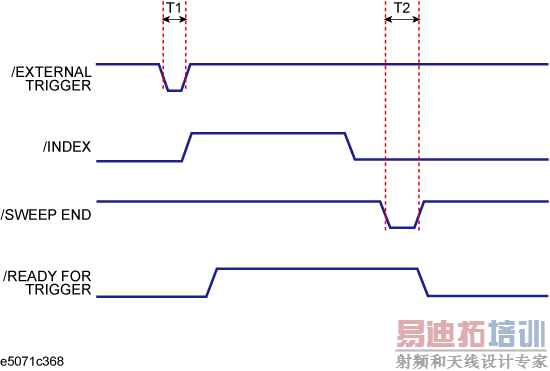

I/O端口信号的时序图(点触发功能:关断)





最小值

典型值

最大值

T1

/EXTERNAL TRIGGER的脉宽

1 μs

-

-

T2

/SWEEP END的脉宽

10 μs

12 μs

-

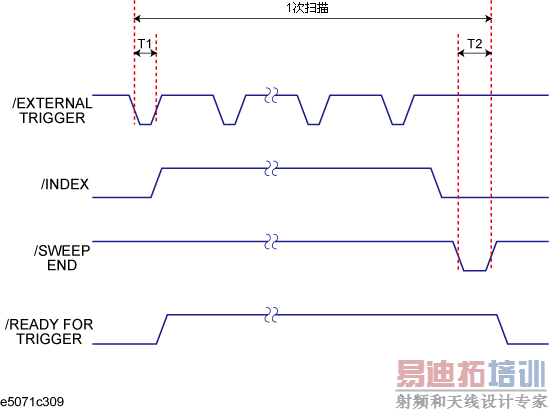

I/O端口信号的时序图(点触发功能:接通,短等待时间外触发方式:接通)



当点触发功能和短等待时间外触发方式两都接通时,/EXTERNAL TRIGGER(外触发)信号在单次扫描期间必须对每次测量输入。/INDEX(变址)信号在开始测量第一个测量点之前转到高电平,而在完成所有测量点的测量之后便返回低电平。

当仪器准备接受对第一点的触发信号时,/READY FOR TRIGGER(准备触发)信号转到低电平,然后当接收到对第一点的触发信号时又转到高电平。

当完成所有测量点的测量以及仪器准备接收对下一次扫描的第一点的触发信号时,这个信号又重新转到低电平。

当点触发功能接通而短等待时间外触发方式关断时,每当接收触发信号,/READY FOR TRIGGER 信号就变成高电平;而当完成对每个测量点的测量以及仪器准备接受对下一个测量点的触发时,/READY FOR TRIGGER信号又变为低电平。

T1和T2的时间与点触发功能关断时的情况相同。欲知详情,请参见I/O端口信号的时序图(点触发功能:关断)。

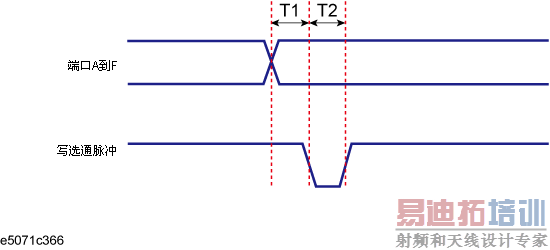

数据输出和写选通信号的时序图



T1

写选通信号的响应时间

1 μs

T2

写选通信号的脉宽

1 μs

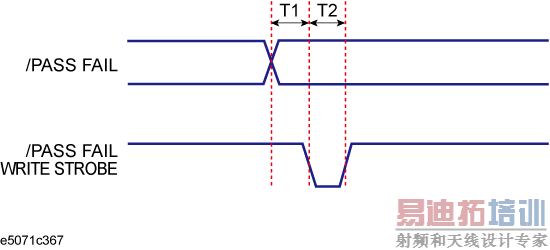

极限测试结果输出和写选通信号的时序图



T1

/PASS FAIL写选通脉冲的响应时间

1 μs

T2

/PASS FAIL写选通脉冲的脉宽

1 μs

  • 当平均触发功能启动时,不合格信号和写选通信号在平均测试结果对某个通道呈现“不合格”时将予输出。

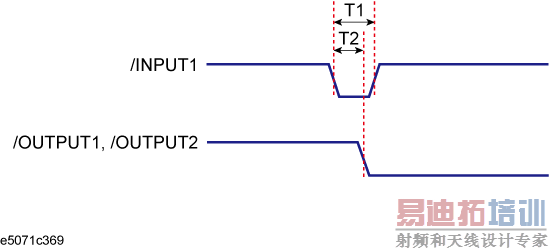

/INPUT1(输入1)和/OUTPUT1(输出1)、/OUTPUT2(输出2)的时序图





最小值

最大值

T1

/INPUT1的脉宽

1 μs

-

T2

/OUTPUT1, /OUTPUT2的响应时间

0.4 μs

0.6 μs
