概述

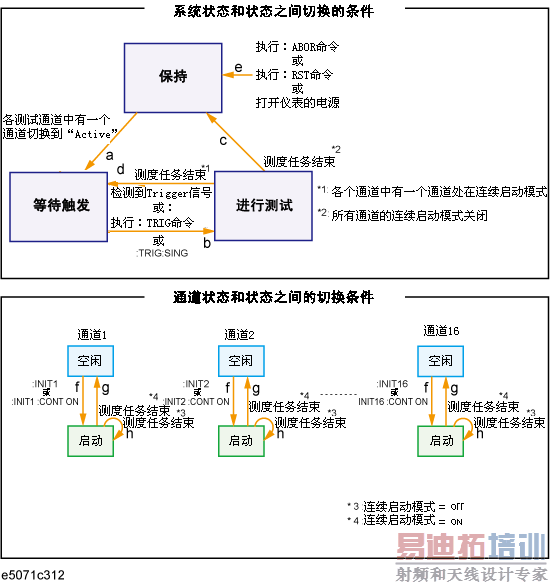

触发系统负责检测测量周期（触发）的开始或启动/关闭每个通道的测量等任务。如下图所示，触发系统具有两类状态：系统状态和通道状态。系统状态可以是“保持”、“等待触发”或“测量”，而通道状态可以是“空闲”或“启动”。

触发系统

以下部分详细描述了每个状态，并解释了触发系统如何在各种状态之间切换。

系统的状态和状态之间的切换

“保持”状态

当执行（上图中的箭头“e”）以下两个命令之一后，触发系统切换到“保持”状态。接通仪器电源也会使触发系统进入“保持”状态。但是，当电源接通时，通道1的连续启动模式也是打开的，而且触发源设置为“内部”触发，因此，触发系统立即切换到“等待触发”状态，然后在“测量”和“等待触发”状态之间来回变化。

• :ABOR

• *RST

当触发系统处于“保持”状态，并且通道之一切换到“启动”状态（上图中的箭头“f”）时，触发系统切换到“等待触发”状态（上图中的箭头“a”）。

“等待触发”状态

当触发系统处于“等待触发”状态，并且仪器已经被触发（即检测到触发信号）或执行了以下两个命令之一时，触发系统切换到“测量”状态（上图中的箭头“B”）。

• :TRIG

• :TRIG:SING

如下表所示，指定的触发源不同，仪器的触发方式就不同。使用:TRIG:SOUR命令指定触发源。

“测量”状态

在“测量”状态下，仪器等待扫描延迟时间（通过:SENS{1-36}:SWE:DEL进行设置）过去，然后开始一个测量周期；按通道号递增顺序，对刚刚由“启动”状态跳变到“测量”状态的各个通道执行这一程序。

当仪器测量完所有激活的通道时，根据连续启动模式的设置，触发系统执行以下其中之一动作。

如果所有通道的连续启动模式关闭：

触发系统切换到“保持”状态（上图中的箭头“c”）。

如果各个测试通道中有一个通道的连续启动模式打开：

触发系统切换到“等待触发”状态（上图中的箭头“d”）。

通道状态和状态之间的切换

“空闲”状态

当执行以下命令之一后，通道切换到“启动”状态（上图中的箭头“f”）。

• :INIT{1-36}
• :INIT{1-36}:CONT("ON" specified)

“启动”状态

在整个系统切换到“测量”状态之前，对处于该状态的一个通道进行测量。

当测量完成后，根据连续启动模式的设置（通过:INIT{1-36}:CONT进行设置），通道执行以下动作之一。

如果连续启动模式关闭：

通道切换到“空闲”状态（上图中的箭头“g”）。

如果连续启动模式打开：

通道保持“启动”状态（上图中的箭头“h”）。
