等待测量结束

• 使用状态寄存器

• 使用:TRIG:SING Command

• 使用等待时间

使用状态寄存器

通过状态寄存器可以检测E5071C的状态。本节详细说明了如何使用状态寄存器来检测测量的结束。

测量状态由运行状态条件寄存器进行报告。当创建一个程序，使用该寄存器报告的信息来检测测量结束时，可以使用SRQ（服务请求）。

要通过SRQ检测测量结束，使用以下命令之一：

• *SRE

• :STAT:OPER:ENAB

• :STAT:OPER:PTR

• :STAT:OPER:NTR

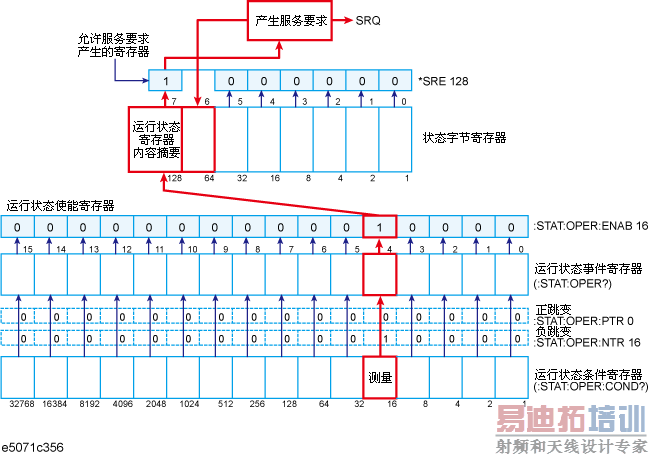

按照以下步骤使用SRQ：

1. 配置E5071C，使其在运行状态条件寄存器的第4位（该位被设置成在测量期间值等于1）从1变成0时产生一个SRQ。

2. 触发仪器，开始一个测量周期。

3. 当产生了一个SRQ后，程序会中断测量过程。

4. SRQ发生序列（在测量结束时）。




举例程序

参见 等待触发（SRQ）。

使用:TRIG:SING 命令

当使用:TRIG:SING 命令触发仪器时，可使用*OPC命令等待测量过程的结束。

举例程序

参见等待触发（OPC?）。

使用等待时间

在创建程序之前，对测量过程从开始到结束之间的时间进行实际测量。然后编写程序代码，使用合适的命令（例如HTBasic的WAIT命令）让控制器等待实际测得的时间。这种方法很简单，但是必须注意：不正确的等待时间可能会导致意外的错误。
