基于宏功能的控制系统简介

• 概述

• 构建控制系统

• 所需设备

• 控制方法

概述

这部分将说明如何能利用E5071C的内置VBA宏功能来构建对E5071C和外围设备进行控制的系统，以及什么样的命令置位能用于这样的目的。

构建控制系统

基于宏功能的控制系统分为两类：如下图所示，VBA控制系统对E5071C本身进行控制，而VBA远程控制系统则对外围设备进行控制。当您利用宏功能来控制外围设备时，必须通过USB/GPIB接口、USB或LAN将E5071C与外围设备相连，并将他们配置成经VISA（虚拟仪器软件结构）进行通信联系。有关利用VISA程序库进行编程的情况，请参考Programming with VISA（使用VISA编程）部分。

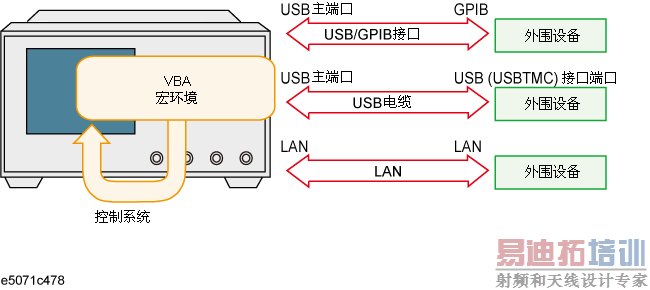

利用宏环境的控制系统配置实例

所需设备

• E5071C

• 外围设备和（或）为您的目的服务的其它仪器

• USB/GPIB接口，USB电缆或LAN

控制方法

依据您利用宏功能来控制E5071C不是控制外围设备，您可能利用的命令置位将不相同。

对E5071C进行控制

当您想控制E5071C本身时，您可以利用E5071C VBA环境内的COM对象来编制程序。与E5071C一起提供的COM对象包括COM接口特有的7个对象和与SCPI命令相对应的COM对象。

对外围设备进行控制

当您想控制外围设备时，可以利用E5071C VBA环境内的VISA库函数来编制程序。

在关利用VISA程序库的情况，参见Controlling Peripherals（对外围设备进行控制）部分。在关VISA功能的全面描述，参考VISA程序库的在线帮助。

在关特定外围设备提供的GPIB命令，参考与外围设备一起提供的文件资料。
