连接 E5071C 和 E5091A

• 所需设备

• 连接 E5071C 和 E5091A

• 连接两台 E5091A

所需设备

下面列出了将 E5071C 连接到 E5091A 所需的设备。

• E5071C

• E5091A

• N 型至 N 型电缆（随 E5091A 提供，Agilent 元件号：8120-4782）

• USB 电缆（随 E5091A 提供，Agilent 元件号：8121-0770）

连接 E5071C 和 E5091A

N 型电缆连接

将 N 型电缆连接在 E5071C 前面板和 E5091A 前面板之间。所进行的连接要使 E5071C 测试端口数和 E5091A 互连端口数相一致。

USB 电缆连接和驱动程序安装

1. 将 USB 电缆连接在 E5071C 后面板上的一个 USB 端口和 E5091A 的一个 USB 端口之间。

2. 开启 E5071C 和 E5091A。

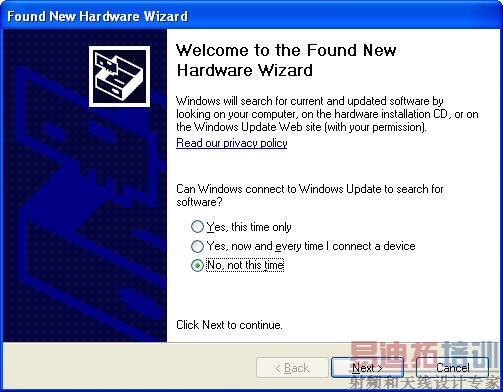

3. 出现“Found New Hardware Wizard”（找到新硬件向导）。选择“No, not this time”（否，暂时不），然后单击“Next”（下一步）。

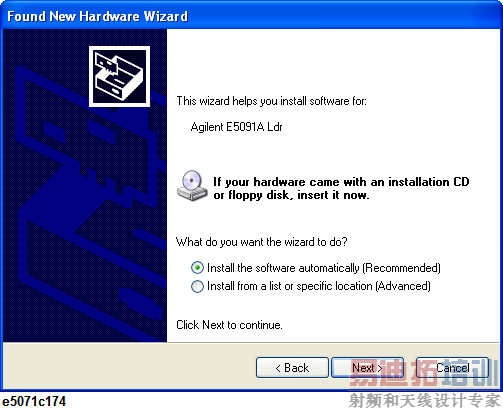

4. 选择“Install the software automatically”（自动安装软件），然后单击“Next”（下一步）。

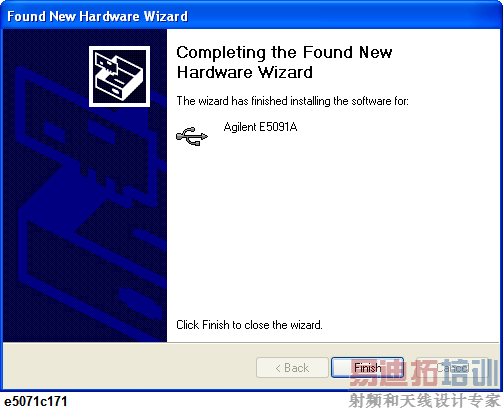

5. 单击“Finish”（完成）。



6. “Found New Hardware Wizard”（找到新硬件向导）将再次出现。选择“No, not this time”（否，暂时不），然后单击“Next”（下一步）。



7. 选择“Install the software automatically”（自动安装软件），然后单击“Next”（下一步）。

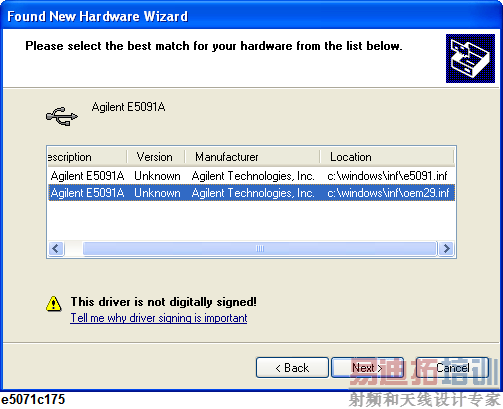

8. 选择“Location”（位置）为 C:windowsinfoemxx.inf（xx 是数字，例如：oem29.inf）的 Agilent E5091A，然后单击“Next”（下一步）。



9. 单击“Finish”（完成）。



10. E5071C 检测到 E5091A 之后，指示所连接的测试端口的 LED 将一直处于打开状态。

• 当 E5071C 是使用 E5091A 测量时，请勿打开/关闭通过 USB 端口（前面板或后面板）所连接的设备，也不要将设备连接到 USB 端口或断开 USB 端口上的设备。

• 即使是在 USB 端口上安装驱动程序，如果将 E5091A 连接到不同的 USB 端口，也会要求您重新安装驱动程序。

连接两台 E5091A

当使用两台 E5091A 进行测量时，请注意以下事项。

• 将它们的 ID 设置为不同的值。如果 ID 相同，则这两台仪器将不能正常工作。

• 仅在确认 E5091A 的连接和端口分配后，才可以连接校准标准和 DUT。
