SCPI.CALCulate(Ch).FSIMulator.BALun.DEVice

录入:edatop.com    点击:

对象类型

属性(读写

语法

SCPI.CALCulate(Ch).FSIMulator.BALun.DEVice = Param

Param = SCPI.CALCulate(Ch).FSIMulator.BALun.DEVice

说明

这个命令针对选择的通道(Ch)选择夹具模拟器功能的平衡设备类型。

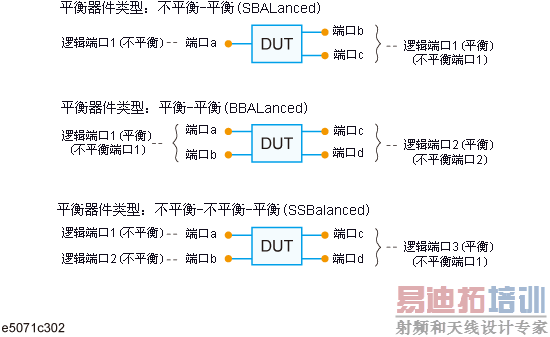

平衡设备类型

变量

参数

Param

说明

平衡设备类型(参见平衡设备类型)

数据类型

字符串型(String)

范围

从下列各项中选择。

  • “SBALanced”指定非平衡-平衡(3端口)。

  • “BBALanced”指定平衡-平衡(4端口)。

  • 指定非平衡-非平衡-平衡(4端口)。

预置值

“SBALanced”

实例

Dim BalDev As String
SCPI.CALCulate(1).FSIMulator.BALun.DEVice = "bbal"
BalDev = SCPI.CALCulate(1).FSIMulator.BALun.DEVice

相关对象

SCPI.CALCulate(Ch).FSIMulator.BALun.TOPology.BBALanced.PPORts

SCPI.CALCulate(Ch).FSIMulator.BALun.TOPology.SBALanced.PPORts

SCPI.CALCulate(Ch).FSIMulator.BALun.TOPology.SSBalanced.PPORts

等效SCPI命令

Analysis > Fixture Simulator > Topology > Device

Equivalent SCPI command

语法

:CALCulate{[1]-36}:FSIMulator:BALun:DEVice {SBALanced|BBALanced|SSBalanced}

:CALCulate{[1]-36}:FSIMulator:BALun:DEVice?

查询响应

{SBAL|BBAL|SSB}<newline><^END>

应用实例

10 OUTPUT 717;":CALC1:FSIM:BAL:DEV BBAL"
20 OUTPUT 717;":CALC1:FSIM:BAL:DEV?"
30 ENTER 717;A$
