SCPI.CALCulate(Ch).FSIMulator.EMBed.TYPE
录入：edatop.com 点击：
对象类型
属性（读写）
语法
SCPI.CALCulate(Ch).FSIMulator.EMBed.TYPE = File
File = SCPI.CALCulate(Ch).FSIMulator.EMBed.TYPE
说明
这个命令针对通道1到36(Ch)的4端口网络嵌入/反嵌入功能选择连接类型（拓扑）。
这个功能提供固化软件版本3.50或更高版本。

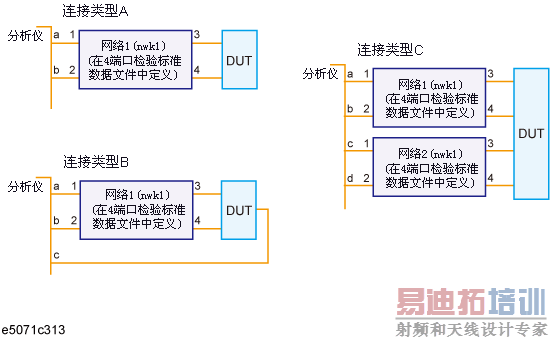

Connection Type
变量
参数 | Param |
说明 | 连接类型（参考连接类型） |
数据类型 | 字符串型(String) |
范围 | 从下列各项中选择。
|
预置值 | “A” |
实例
Dim EmbType As String
SCPI.CALCulate(1).FSIMulator.EMBed.TYPE = "b"
EmbType = SCPI.CALCulate(1).FSIMulator.EMBed.TYPE
相关对象
SCPI.CALCulate(Ch).FSIMulator.EMBed.TOPology.A.PORTs
SCPI.CALCulate(Ch).FSIMulator.EMBed.TOPology.B.PORTs
SCPI.CALCulate(Ch).FSIMulator.EMBed.TOPology.C.PORTs
等效键
Analysis > Fixture Simulator > De-Embedding S4P > Topology > Select Topology > A|B|C
等效SCPI命令
语法
:CALCulate{[1]-36}:FSIMulator:EMBed:TYPE {A|B|C}
:CALCulate{[1]-36}:FSIMulator:EMBed:TYPE?
查询响应
{A|B|C}<newline><^END>
应用实例
10 OUTPUT 717;":CALC1:FSIM:EMB:TYPE A"
20 OUTPUT 717;":CALC1:FSIM:EMB:TYPE?"
30 ENTER 717;A$
