可自动更换量程的数显电流表
录入：edatop.com 点击：
做这个电路是为了改善一下我自己家用的稳压电源，现在用的稳压电源在改进之前是指针表头显示电流的，相当古老，可能这个电源年纪都比我大，本来打算不要了，但是拆开里面一看，里面元件全部都是货真价实，很佩服几十年前的做工，所以还是稍微改进一下，用着吧，这篇文章主要是记录为这个电源制作电流表所要用到的资料。
看下成品吧，由于0.02Ω的电阻是在难弄到，用了好多个0.1Ω电阻并联得到，因此有些难看。
正面图：
底面图：

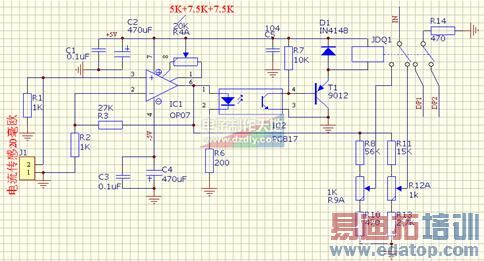

首先是电流探测部分电路：
电流探测用的探测电阻只有20毫欧，很难找，因此我在制作的时候选择了5个0.1Ω的电阻并联起来，有点难看，因为我在电路板设计时候没有给这些电阻留这么大的空间，我设计的时候曾经想着用一段铜线来做电流传感器，但是铜线的电阻不好确定，细铜线容易发热影响测量，粗铜线空间大，放不下去，最后就用0.1Ω电阻并联了，反正做好以后安装到电源里面，外面看不见不影响美观。
20毫欧电阻取样得到的电压经过精密运放进行放大，这里取放大倍数为28，当电流为1.8A左右时候可以实现自动切换量程，因为是自己用的，要求也没这么高，是2A时候切换量程还是1.8A切换量程都无所谓，因此就随便弄个放大倍数28，当然如果你想2A时候切换量程，需要把放大倍数弄小一点，可适当减小R3电阻就可以了。
电路中的R4用来调零，当无电流时调整R4使OP07的6脚输出到0V，当然这个调整需要使用数字万用表哦，指针万用表不准确，本文中所要调整的电压都必须使用数字万用表才行。
在印刷电路板中，R4被分成了3个电阻，分别是5K的可调电阻和两个7.5K的贴片电阻。
R12是小电流量程（小于2A）微调电阻，在调试时候，给定工作电流1.8A，然后调整该电阻使表头指示到1.8A就可以了，当然可能会误差一些，但是不会很大。同样的，R9用来调整大电流量程。

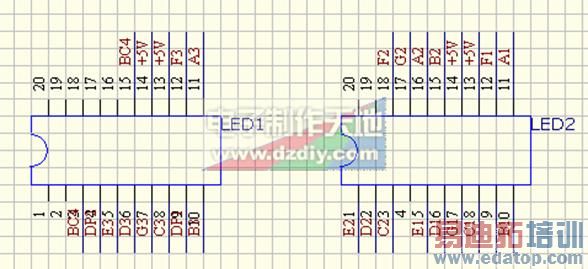

LED显示部分电路：
本电路使用两块红色两位共阳极数码管
ICL7107电压测量部分电路：
电压测量部分芯片采用ICL7107，很便宜，淘宝网上很多卖，随便都可以买到。
请按照图中参数选择零件，注意不能使用陶瓷电容，使用聚乙烯聚丙烯电容，最差允许使用涤纶电容，否则影响测量结果，我自己就按照最低要求吧，用涤纶电容，呵呵。
电阻就没要求了，只要是精度够就行了，至少都是1%的精度了。
接好电路以后需要调整R20这个电阻哦，使36脚电压为100毫伏就可以了。
检验表头：自己做个最简单的电源，输出150毫伏，100毫伏，50毫伏，输入到电路中的”IN”端，看看显示是否正确，如果有点误差可以微调以下R20看看是否有结果。
表头调试好了就可以整机调试了，首先要在无电流时调整R4使OP07输出0V，然后输出1.8A电流，然后调整R12使表头指示为1.8A，然后在输出5A，调整R9使表头指示5A，简单调试就这样吧，应该够实验时候用了。
零件安装：
注意图中有几个跳线哦。

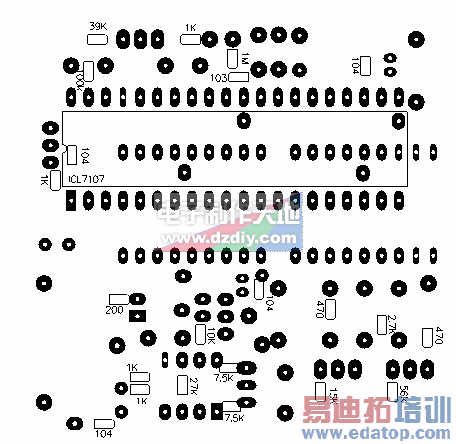

在底层中需要焊接一些电阻电容，电阻电容都使用0603封装的。芯片也是焊接在底层，这个要注意哦。
整个电路使用±电源供电，使用±5V就够了。
忘记了，继电器使用的型号是：HK19F-DC05-SHG或者是HRS2H-S-DC5V,当然你也可以选择其他5V电源型的继电器，不过如果你按照我的PCB文件来做板子那可能就安装不上去了。

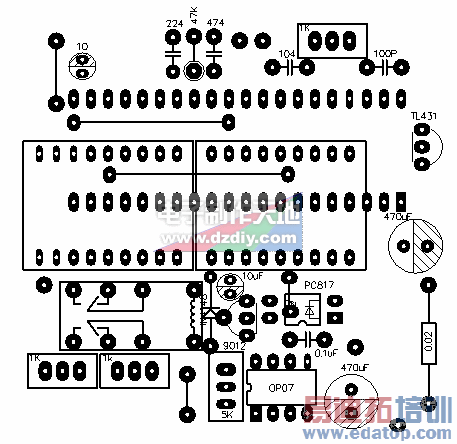

附件有PCB打印图，有正性图和负性图，自己选择，我自己用的是负性图，用感光板子做的，如果是热转印，请用正性图。负性图是经过修整的，因此铺铜走线会比正性图好看哦。
PCB打印图为PDF格式文件。
再次，电路板上，R16和继电器之间有一根飞线哦，这个飞线要使用屏蔽线。别忘记连上，否这没法测量。
