电子体温表电路

录入:edatop.com    点击:

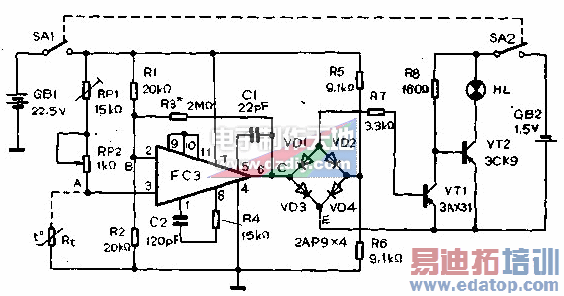

电子体温表电路如图所示。它由中增益运算放大器Fc3、负温度系数的热敏电阻Rt、VD1~VD4二极管桥式整流和VT1、VT2开关电路等组成。

当热敏电阻Rt的阻值随所测物体的温度发生变化,A、B两点就会有差值信号输出,此信号经Fc3运算放大器放大.vD1~VD4二极管桥式整流后加到晶体管VT1的基极,当差值信号达到一定值时,晶体管VT1导通、VT2截止,小灯泡HL不亮,这时旋动电位器RP.使A、B两点间无差值信号输出,则晶体管vT1截止、VT2导通,小灯泡就亮。如果电位器RP旋转角度记以温度刻度,那么就可以在灯泡亮时,读出所测物体的温度了。

Rt可采用20"C时阻值为10kΩ的热敏电阻,它作为感温嚣放在金属管内,用两根引线从金属管内引出。使用时,将感温器放在被测部位,旋动RP,指示灯最亮时,指针所指的温度刻度即为被测的温度。
