多用途电子泄漏检查仪

笔者在这里介绍一种用于检测地震和汽车轮胎、冷库、空调、冰箱制冷剂泄漏的电子仪器。使用该仪器来检测带岭剂泄漏，不用眼睛观察，只凭耳朵听是否有泄漏声及声响的大小，就可准确判断是否有泄漏以及泄漏的部位等，还可检测汽车轮胎、自来水管道的泄漏，也适合地震灾区救人使用。

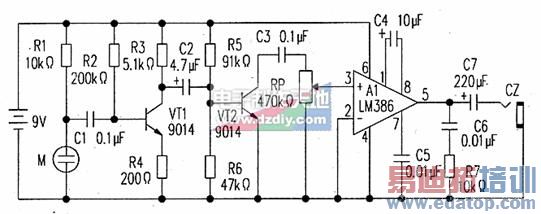

该检查仪运用多极放大电路，通过仪器的检测探头M，将泄漏处产生的极微弱的气流液体、水流等泄漏声，放大到可以推动耳机，使人耳听得清“丝丝”响声，通过声响便可达到准确判定泄漏部位的目的。其电路组成见图所示。

工作原理的简述与要求

M泄漏检测探头采用普通驻体话筒，将微弱的泄漏声波信号转换成电信号，从驻体话筒输出到VT1、VT2两极阻容耦合放大器放大，R4为自动增益控制电阻，实际上就是一个串联电流负反馈电阻，它的存在，使大信号不失真，又通过A1、LM386进行音频功率放大，最后推动耳机发声。由于受电路放大级数(倍数)的限制，本电路只能用高阻耳机收听。

为了防止电源对检测的干扰，本装置不用市电，而采用摩托车防盗报警器用的GP27A-L5型12V碱性电池供电，该电池体积小，寿命长。

采用这种供电方式，可以彻底杜绝交流噪声的干扰。电源开关SA用微型钮子开关。全仪器体积只有烟盒大小，可放人衣袋，携带十分方便，特别是对上门服务的修理师傅最实用。

该检查仪的外壳上设一只耳机插座和一只驻体话筒插座。驻体话筒M探头取得的探测信号，通过屏蔽线连接到仪器的话筒插座，屏蔽线长3m～10m，也可根据实际需要而确定。

edatop.com

电子元件的选择

R1～R7用1/4w金属膜或碳膜电阻。C1、C3、C5、C6选无极性瓷介电容。C2、C4、C7选耐压16V优质电解电容。VT1、V12可用2SC9014(或3DX6)低噪声前置管。RP选用绕线电阻，功率为1/2w。A1用LM386音频功率放大集成块。M驻体话筒采用为GRZ2-30型。因为驻体话筒内有级场效应管放大，具有高灵敏度、频响好等优点。CZ是耳机输出插孔，其他无特殊要求。一般按图中电阻值、电容值进行对号人座即可。

制作调试与使用

将图中的VT1、VT2三极管安装在电路板上，调节R2使VT1的集电极电流在0.45mA左右，调节R5使VT2的集电极电流在1.25mA左右。因驻体话筒所需极化电压不同，R1需调节。调整R1大小，直至在耳机中听到的声音不失真且音量最大时为宜。

查漏时，应在安静的环境下进行，通过移动探头测出的声音大小来确定泄漏部位。由于此电路对声音特别灵敏，使用时要注意操作。为防止声频反馈和外界干扰，耳机必须夹紧，在调整音量和开，关电源时，应事先摘下耳机。戴/摘耳机动作要迅速，操作时探头不要碰擦物体，以防止强音对耳膜的掼坏。

经现场实践证明，运用这种声音检查仪，足以达到冰箱、空调以及地下水管检漏的目的。它是一种新颖、高效、便捷又安全的电子检测手段。该仪器也可用于检查冰柜、冷库及中央空调制冷系统，还可检查煤气管道以及汽车轮胎等泄漏处。
