锂电池容量测量电路

手里有一些旧锂电池．有淘汰手机上用的．还有从笔记本电脑电池组中拆出的。已经使用了些时间，容量下降。不知道还有多少容量，打算做一个简单的电路来测量。经过反复试验。设计了一个符合要求的测量电路，它不需要另接电源，电路由被测锂电池本身供电。使用比较方便。因为只需要知道大致的容量，不需要绘出放电曲线，所以就采用小石英表来计时。廉价易得。外壳利用报废的手机电池万能充电器改装而成，尽可能利用里面原有的零件。比较容易制作。

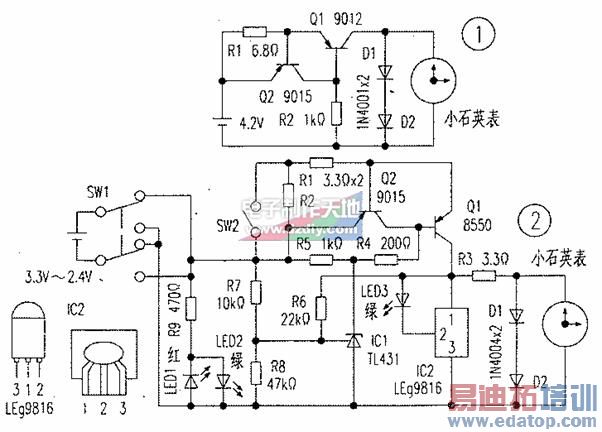

图1是最简单的电池容量测量电路。适合有放电,ぐ宓娘电池，由Q1、Q2，R1、R2组成的恒流电路，对电池进行放电，D1、D2两端得到1.5V电压．给小石英表供电，以便计时。该电路的缺点是准确度不高，放电后期实际电流已远小于100mA，小石英表仍在计时。测出的容量偏大。

图2在图1的基础上，增加了以TL431为基准的电压检测电路。电池放电到设定电压后，切断放电电流，比较适合没有放电,ぐ宓牡绯亍Ｍ时防止小电流放电，以得到准确的容量值。当SW2断开时。两个3.3Ω电阻串联．放电电流大约是100mA，与石英表的走时时长相乘即是电池容量(mAh)，闭合开关Sw2，放电电流加倍，即200mA，可以节省一半测试时间，用于较大容量的电池测量。如果只是测量小容量锂电池，SW2可不装。

恒流电路的工作与否，由Ic1和R7、R8的分压决定。本电路的截止工作电压设计为3.3v，当然也可改成其他电压(如截止在3V)，只需调整R7、R8即可。截止电压设定在3.3V，是因为试验中发现锂电池电压下降到3.3V时，放电电流已经降到不足100mA，实际所余电量已经不多，截止电压过低对电池不利。R6提供一个正反馈，可以使电路加快反转，同时产生一个约0.3V的回差，电池电压降到3.3V，电路截止后会立刻上升至3.5v左右，此电阻可以避免电路频繁动作。

edatop.com

LED3和IC2组成放电指示电路。放电过程中LED3以2Hz的频率闪烁，IC2有TO92和软封装两种封装形式，它的管脚排列如图2中所示。LED1是电池反接指示，LED2是电池接入指示，放电结束后仍点亮，提醒尽早取下电池。

Q1用原充电器里的8550，也可用9012之类的Icm>300mA的PNP型三极管．Q2可选用9015、A1015等小功率PNP硅管，放大倍数大一些比较好，一般大于150即可。D1、D2,用常见的1N4000系列的整流二极管，两只的正向电压降正好是1.5V。

R1、R2、R3用1/8w金属膜电阻，其他电阻1／8w或1／16w均可。Ic1、IC2、发光二极管和电池极性转换开关Sw1使用原来充电器上的，有些万能充电器可能没有闪烁集成电路，可以在LED3上串一个几十欧姆的电阻代替IC2。SW2是小型卧式拨动开关。
