小型化数字测频接收机

录入:edatop.com    点击:

摘要:本文介绍了AD公司的RF/IF相位和幅度测量芯片AD8302,并以此芯片为核心,组合功分器、延迟线和FPGA芯片设计了瞬时测频接收机,改进了传统的设计方案。依照设计制作了测频系统,并对系统整体性能进行了测试,测试结果表明本系统可以准确测量1.4~2.0 GHz范围内的信号,测频精度为10 MHz。
关键词:瞬时测频,相位差,AD8302,鉴相器

    在现代战争中,雷达技术得到了广泛应用。对雷达信号频率进行快速、准确的测量具有重要意义。瞬时测频(IFM)接收机是变换法测频接收机的一种,能在短时间内迅速测量目标信号的频率,它首先把信号的频率信息转化为相位,通过对相位的测量间接计算被测信号频率。
    本文的IFM接收机采用AD公司产品AD8302进行设计,通过FPGA对采集的相位信息进行运算,进而得到目标信号的频率。实验结果表明本系统具有良好的测频性能。

1 AD8302的性能及原理

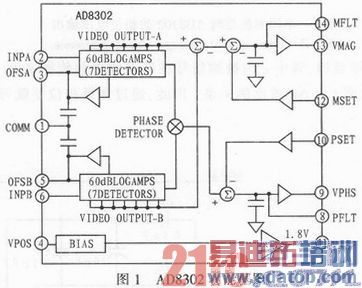

AD8302是AD公司推出的用于测量两路输入信号的相位差及幅度比的单片集成电路,频率范围可从低频到2.7GHz。单片AD8302集成了精密匹配的2个对数检波器,一个相位检波器,输出放大器组和一个偏置单元等。图1是AD8302的功能框图,可以从中看出该芯片的组成及功能。

edatop.com


    AD8302主要有信号的幅度比测量、相位测量和电平比较3种工作方式,信号输入范围为-60~0 dBm(50 Ω系统)。用作幅度测量时,输入信号动态范围可达60 dB,单片相位测量范围为180°。AD8302幅度和相位测量模式电路连接如图2所示。在本系统中,我们用到AD8302的相位输出电压,相位比较器的输出与输入端VINA和VINB之间的关系为
    VPHS=-RRIQ
