示波器的原理及基本组成

电压，A2又叫做辅助聚焦极。

3．偏转系统

偏转系统控制电子射线方向，使荧光屏上的光点随外加信号的变化描绘出被测信号的波形。图8．1中，Y1、Y2和Xl、X2两对互相垂直的偏转板组成偏转系统。Y轴偏转板在前，X轴偏转板在后，因此Y轴灵敏度高（被测信号经处理后加到Y轴）。两对偏转板分别加上电压，使两对偏转板间各自形成电场，分别控制电子束在垂直方向和水平方向偏转。

4．示波管的电源

为使示波管正常工作，对电源供给有一定要求。规定第二阳极与偏转板之间电位相近，偏转板的平均电位为零或接近为零。阴极必须工作在负电位上。栅极G1相对阴极为负电位（—30V~—100V），而且可调，以实现辉度调节。第一阳极为正电位（约+100V~+600V），也应可调，用作聚焦调节。第二阳极与前加速极相连，对阴极为正高压（约+1000V），相对于地电位的可调范围为±50V。由于示波管各电极电流很小，可以用公共高压经电阻分压器供电。

1.2 示波器的基本组成

从上一小节可以看出，只要控制X轴偏转板和Y轴偏转板上的电压，就能控制示波管显示的图形形状。我们知道，一个电子信号是时间的函数f（t），它随时间的变化而变化。因此，只要在示波管的X轴偏转板上加一个与时间变量成正比的电压，在y轴加上被测信号（经过比例放大或者缩小），示波管屏幕上就会显示出被测信号随时间变化的图形。电信号中，在一段时间内与时间变量成正比的信号是锯齿波。

示波器的基本组成框图如图2所示。它由示波管、Y轴系统、X轴系统、Z轴系统和电源等五部分组成。

edatop.com

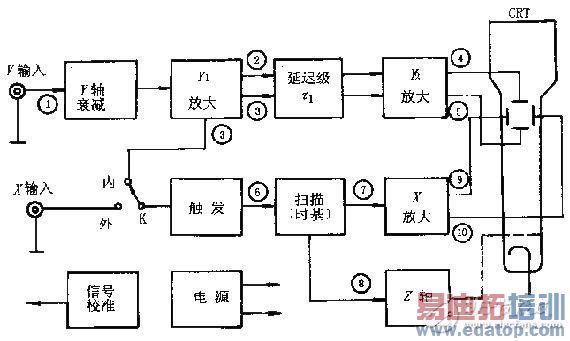

　　图2 示波器基本组成框图

被测信号①接到“Y“输入端，经Y轴衰减器适当衰减后送至Y1放大器（前置放大），推挽输出信号②和③。经延迟级延迟Г1时间，到Y2放大器。放大后产生足够大的信号④和⑤，加到示波管的Y轴偏转板上。为了在屏幕上显示出完整的稳定波形，将Y轴的被测信号③引入X轴系统的触发电路，在引入信号的正（或者负） 极性的某一电平值产生触发脉冲⑥，启动锯齿波扫描电路（时基发生器），产生扫描电压⑦。由于从触发到启动扫描有一时间延迟Г2，为保证Y轴信号到达荧光屏之前X轴开始扫描，Y轴的延迟时间Г1应稍大于X轴的延迟时间Г2。扫描电压⑦经X轴放大器放大，产生推挽输出⑨和⑩，加到示波管的X轴偏转板上。z轴系统用于放大扫描电压正程，并且变成正向矩形波，送到示波管栅极。这使得在扫描正程显示的波形有某一固定辉度，而在扫描回程进行抹迹。

以上是示波器的基本工作原理。双踪显示则是利用电子开关将Y轴输入的两个不同的被测信号分别显示在荧光屏上。由于人眼的视觉暂留作用，当转换频率高到一定程度后，看到的是两个稳定的、清晰的信号波形。

示波器中往往有一个精确稳定的方波信号发生器，供校验示波器用。2 示波器使用

本节介绍示波器的使用方法。示波器种类、型号很多，功能也不同。数字电路实验中使用较多的是20MHz或者40MHz的双踪示波器。这些示波器用法大同小异。本节不针对某一型号的示波器，只是从概念上介绍示波器在数字电路实验中的常用功能。

2.1 荧光屏

荧光屏是示波管的显
