深入分析802.11ac技术及生产测试面临的挑战

录入:edatop.com    点击:
作者:艾法斯公司

简介

802.11 是电气和电子工程师协会 (IEEE) 制定的无线局域网 (WLAN) 系列标准,主要用于 2.4 和 5 GHz 免牌照频段本地无线通信。802.11 系列标准得到国际广泛认可,并在 WiFi 联盟支持下日益普及,该协会是促进 WLAN 技术和 802.11 标准产品认证的行业组织。

802.11 标准包括物理层和介质访问控制 (MAC) 协议。自首次发布以来,物理层做了大量重要补充和修订,而大部分 MAC 基本功能保持不变。802.11 标准经过多年发展,满足各种 WLAN 要求。WLAN 设备往往基于采用的物理层版本说明其功能。常见版本包括802.11b、802.11a、802.11g,以及最近发布的 802.11n。802.11 最新版本是 IEEE 802.11-2009,其中包括 802.11n。

由于回程 (如 xDSL、光纤) 传输速度提高,以及高清 (HD) 内容流和即时文件传输等需要高数据速率应用的出现,IEEE 发布了两个新方案 (802.11ac 和 802.11ad) 提高最大数据速率,显著高于 802.11n。表1 概括了 802.11 物理层标准。本案重点介绍802.11ac。

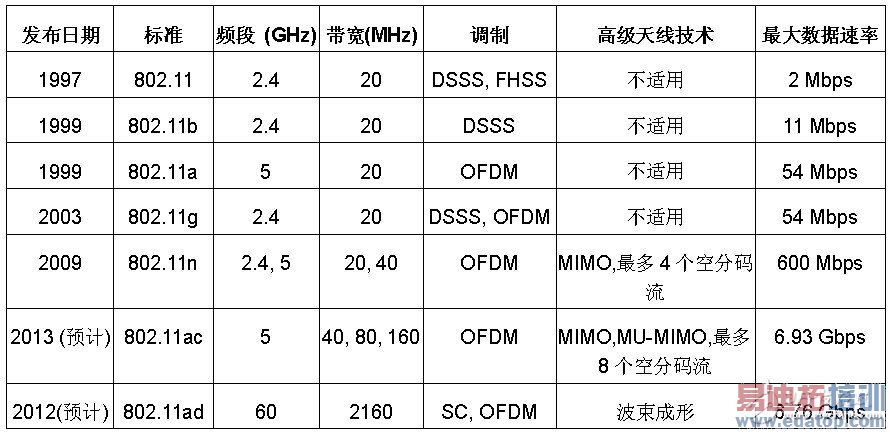

  表1: IEEE 802.11 物理层标准对比

edatop.com

表1: IEEE 802.11 物理层标准对比

802.11ac,也称为甚高吞吐量 (VHT),是 802.11n 的继任标准,后者称为高吞吐量 (HT)。与 WLAN 的演进过程一样,802.11ac 全面向后兼容以前的标准。802.11ac 任务组 TGac 于2008年成立,开始开发 802.11ac,修订 IEEE 802.11-2009。这个标准预计2012年底完成,2013年 802.11 工作组结束审批 2013。

本文介绍最新制定的 802.11ac,分析此类设备的生产测试要求。内容分为以下几部分:802.11ac使用模式、性能目标、物理层简介和生产环境下面临的测试挑战。

802.11ac 使用模式

如表2所示,IEEE 确定了大量需要千兆吞吐量的应用,并随之定义了六种使用模式。这是 802.11ac 制定的基础。使用模式中以数字家庭为重点。事实上,由于 802.11ac 支持高数据速率,家庭环境中可以并行运行多种高带宽应用,如高清视频流、即时文件传输、零延迟互联网浏览等,如图1所示。



edatop.com

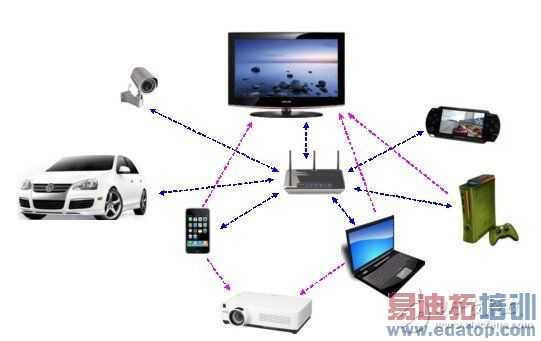

图1: 数字家庭环境下的 802.11ac 应用

  图1: 数字家庭环境下的 802.11ac 应用

由于可以更加快速地传输数据,802.11ac 还具有能效方面的显著优点。802.11ac 芯片能效优于基于前代标准的芯片。这是智能手机等电池供电设备的重要要求,用户可以极大地降低 WLAN 功耗,从而支持新的应用功能和使用环境,如蜂窝 IP 数据卸载。

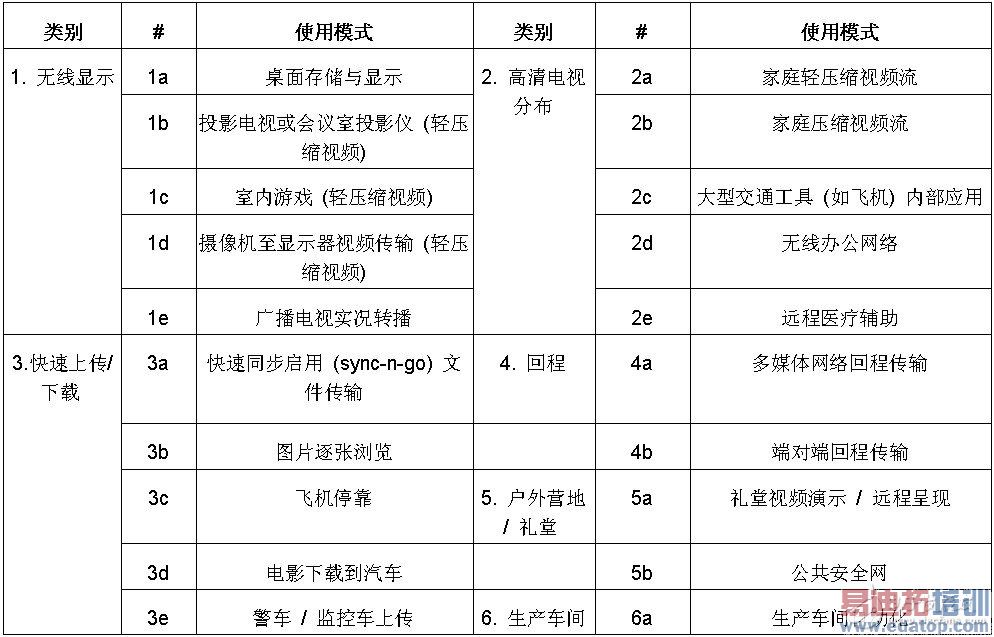

  表2: 802.11ac 使用模式

edatop.com

表2: 802.11ac 使用模式
802.11ac 性能目标

为支持新应用和未来试验设备,Tgac 定义了 802.11ac 三种主要性能和功能要求:

A. 系统性能

802.11ac 可实现最大单站吞吐量和多站总计吞吐量,分别达到 500 Mbps 和 1 Gbps 以上。这是 MAC 数据服务接入点的测量结果,5 GHz 频段通道带宽不大于 80 MHz。由于数据速率要求针对 MAC,而不是物理层,因此必须考虑 MAC 效率,不能仅仅提高物理层数据速率。

B. 向后兼容

802.11ac 修订标准向后兼容工作在 5 GHz 频段的 802.11a 和 802.11n 设备。

C. 共存

802.11ac 修订标准具有 802.11ac 与 802.11a/n 设备之间共存机制。

有必要指出,802.11ac 仅需向后兼容并与 802.11a 和 802.11n 共存。这是因为 802.11ac 设备实际上仅在 5 GHz 频段工作。

802.11ac 技术细节

为保证向后兼容和共存,802.11ac 在可能的情况下重用 802.11n 技术规格。例如,802.11ac 采用与 11n 一样的物理层 OFDM 调制 (正交频分多路复用),并保持相同的编码和交错式架构。不过,为满足性能目标,做了一些必要的修改并提供新的 11ac 特性。表3所示为与 802.11n 相比,802.11ac 引入的大量新特性 (粗体突出显示)。

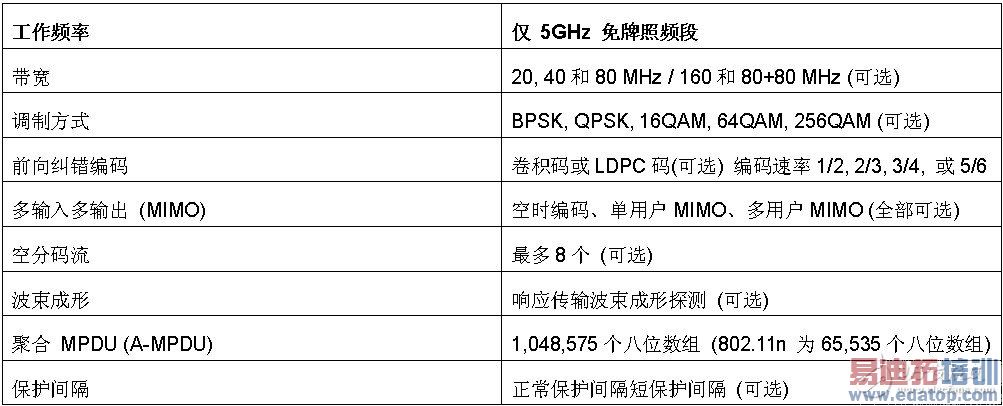

  表3: 802.11ac 主要功能

edatop.com

表3: 802.11ac 主要功能

802.11ac 设备物理层规定参数为 80 MHz 带宽、64QAM 5/6 和1个空分码流。采用这种配置,数据速率达293 Mbps。不过,采用所有选用参数的设备 (160MHz、256QAM 5/6 和8个空分码流),数据速率可达到 6.93 Gbps。

单 PPDU 帧格式按物理层会聚协议定义,如图2所示。为保证向后兼容,专门定义了 802.11a 和 n设备可收接收的非 VHT 字段。前导码中前4个字段用于非 VHT 站接收。前三个字段与 802.11n 的字段相同,第四个字段用于确定 802.11n 还是 802.11ac。前导码中剩余字段仅用于 VHT 设备。VHT-STF 用来改善 MIMO 传输中的自动增益控制。VHT-LTF 是长训练系列,为接收机提供 MIMO 信道预估。VHT-SIG-B 提供单用户或多用户模式数据长度、调制和编码方案 (MCS) 信息。



edatop.com

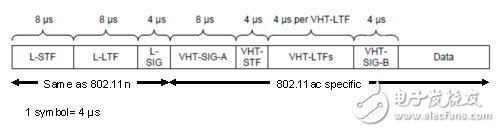

图2: VHT PPDU 格式

  图2: VHT PPDU 格式

生产测试面临的挑战

WLAN 生产测试系统广泛安装在全球 WLAN 设备制造厂中。硬件平台长期以来没有大的变化,往往通过软件升级满足随着 WLAN 标准演进出现的新的测试要求。不过, 802.11ac 的新功能对测试系统提出了更高的要求,许多现有硬件平台需要升级。

802.11ac 带来大量变化,其中三个方面是生产测试设备面临的最为严峻的挑战:宽带宽、多个空分码流和高密度调制。此外,测试速度也是生产的重要要求。

1.宽带测量

802.11ac 仅在 5 GHz 免牌照频段工作。与 2.4 GHz 频段相比,具有宽可用带宽和低干扰的优点。美国和欧洲信道分配分别如图3和图4所示。因此,测试需要生成并分析 80MHz 瞬时带宽或160MHz (可选) 带宽,频率达 5.835 GHz 的信号。



edatop.com

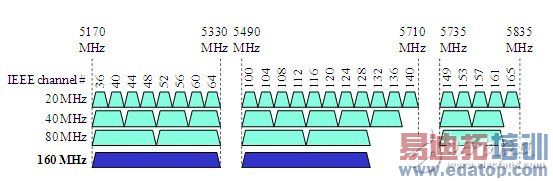

 图3: 美国信道分配

  图3: 美国信道分配



edatop.com

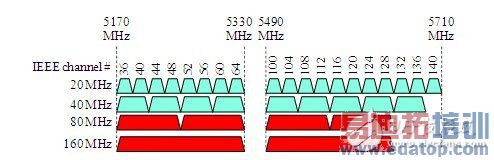

图4: 欧洲信道分配

  图4: 欧洲信道分配

对于发射机测试,需要一次捕获整个信号带宽,测量信号质量、频率、功率和频谱平坦度。频谱包络测量需要分析更宽的带宽 (如 802.11ac 80MHz 为 240MHz)。这可以采用频谱拼接技术,以更加经济的方法来实现,这种技术可捕获信号的多个快照,按频域进行拼接,显示整个带宽。

对于接收机测试,需要生成全带宽信号波形模拟被测设备 (DUT)。这种方法可以测试多种操作模式的接收灵敏度。

现有及今后推出的 Aeroflex PXI 3000 系列射频模块支持宽带信号分析,并可生成 6 GHz 频率,便于满足 802.11ac 带宽和频率要求。我们的 802.11ac 解决方案可通过软件升级,是 802.11ac 测试的理想平台。2.多输入多输出 (MIMO)

MIMO 是在发射机和接收机上采用多个天线,通过先进的数字信号处理提高通信性能。这种方法采用独立发射/接收链,既可提高链路可靠性,也可提高数据速率。IEEE 在 802.11n 中引入 MIMO,将 802.11ac的支持能力扩展到8个空分码流和多用户 MIMO (MU-MIMO)。相对于单用户 MIMO,MU-MIMO 可同时端接多个用户同一频段往来传输的收/发信号,如图5所示。



edatop.com

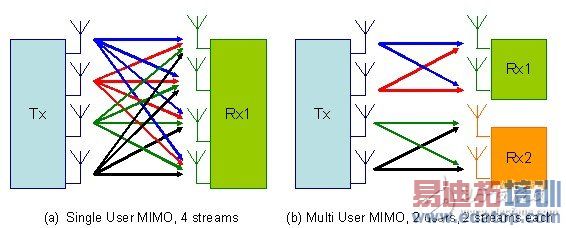

图5: 单用户与多用户 MIMO 举例

  图5: 单用户与多用户 MIMO 举例

研发环境下,MIMO 开发一般需要测试设备利用多径信道仿真,对不同 MIMO 节点的多个码流进行编/解码。而在生产环境下,由于设备设计认证已在研发阶段完成,因此测试重点转移到射频组件校准和设备质量确认。生产环境下 MIMO 测试还应优化速度和成本。目前采用的一种方法是单独测试 MIMO 收发器的射频路径。一般是通过开关矩阵依次对每个 MIMO 路径进行测试,以进一步节省测试设备的成本,因为只需要一个测试收发器信道,如图6所示。这种方法足以满足 MIMO 生产要求,合理兼顾性能与成本。



edatop.com

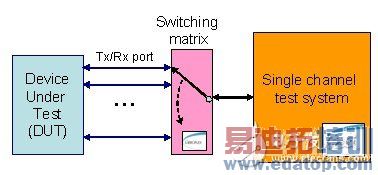

图6: MIMO 生产测试系统实例

  图6: MIMO 生产测试系统实例

3.高密度调制

802.11ac 规定 OFDM 模式采用 256QAM 调制方式。256QAM 调制密度是过去 WLAN 标准最高密度调制方式 64QAM 的四倍。高速率传输所需传输信号质量高于以前 WLAN 调制编码方案。表4列出各种 802.11ac 调制方式的误差向量幅度 (EVM) 或接收星座图误差 (RCE) 要求。无论信号带宽多大,这种要求是一样的。

  表4: 802.11ac 的 EVM 要求

edatop.com

表4: 802.11ac 的 EVM 要求

如图7所示,EVM 特性受相位、频率和幅度误差影响。高阶调制,多点定义星座图,意味着不同符号的信号振幅存在很大差别。采用高阶调制时,信号所受非线性和相位噪声等影响会变的更加突出。



edatop.com

图7: 可视 EVM

  图7: 可视 EVM
为精确测量 802.11ac 信号,测试设备的残留 EVM 必须显著优于表4所示最低 EVM 要求 (即-32dB,256QAM),否则会影响产量。这要求相对于测试过去的 WLAN 标准,802.11ac 测试设备必须具有更加出色的相位噪声和线性特性。

Aeroflex 基于 PXI 3000 系列的 WLAN 测试解决方案优异的 EVM 特性,可轻松满足802.11ac 要求。如下表所示,这些数值反映了发射机和接收机未采用均衡情况下 (即人工生成较低测量值) 的残留 EVM。

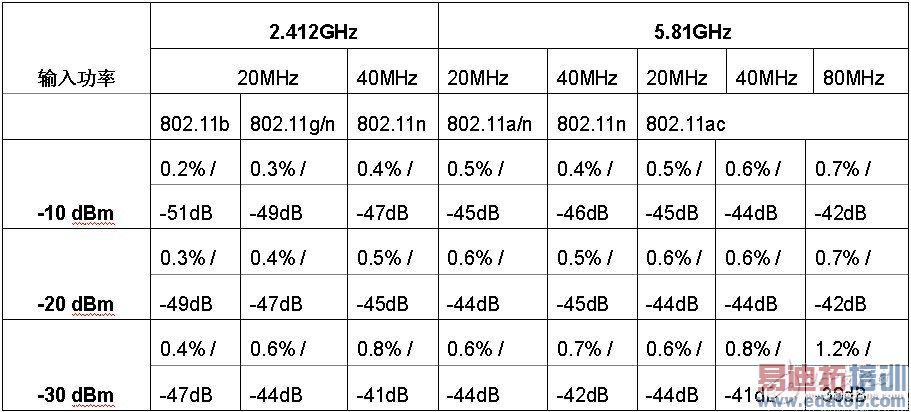

  表5: Aeroflex PXI 3000 平台 WLAN 测试典型残留 EVM/RCE 特性。测试结果包括接收机和发射机残留 EVM/RCE。无均衡。

edatop.com

表5: Aeroflex PXI 3000 平台 WLAN 测试典型残留 EVM/RCE 特性。测试结果包括接收机和发射机残留 EVM/RCE。无均衡

3.测试速度

生产测试速度和产量是两个最重要的生产指标。802.11ac 是目前增加的一种测试设备,对于生产 WLAN 保持可接受的低价位,以及在消费电子设备中的普及具有重要意义。802.11ac 的价位必须与过去 WLAN 标准的价位相当。因此,802.11ac 测试设备在高速校准和验证设备和组件,同时保证精度和可靠性的基础上达到可观的产量是十分重要的。

Aeroflex 3000 系列 PXI 模块化 RF 测试平台满足测试速度和重复性要求。这是通过产品大量创新设计实现的,包括快速准确的硬件切换、优化软件架构、流水线技术,以及测试序列化进一步提高设备利用率。表6举例说明 802.11ac 采用 Aeroflex PXI 3000 系列的测量时间。

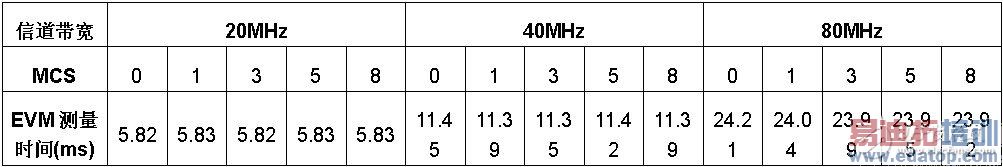

  表6: 测量时间包括捕获、传输和分析。每项测试分析16个符号。测试结果是重复25次的平均值。

edatop.com

表6: 测量时间包括捕获、传输和分析。每项测试分析16个符号。测试结果是重复25次的平均值。

结束语

802.11ac 是 IEEE 最新 WLAN 标准化工作,通过增加带宽、空分码流数量及采用先进的数字调制技术,数据速率提高6倍。这项工作定位于 802.11n 的推广,2015年有望成为主流标准,预计全球设备出货量将达到10亿。这对设备测试和测量提出了严峻挑战,特别是生产测试。目前,已确定了 802.11ac 生产环境面临的四种主要测试挑战:宽带宽、MIMO、高密度调制和测试速度。

Aeroflex为优化生产测试提供完整的 WLAN 解决方案。高性能、低成本 PXI 3000 一直享有卓著声誉,为全球许多 WLAN 设备和 RF 组件制造商广泛采用。我们的软件基于通用 PXI 硬件模块定义解决方案,有助于满足涵盖各种无线标准的测试需求。利用软件选件,不仅可在同一平台上进行 WLAN 测试,而且支持多标准测试。
