基于AD9956的高线性LFM信号发生器设计

摘要：AD9956是ANALOG DEVICE 公司推出的一款高速、高分辨率、高扫描率、可编程、可配置多种电路结构的高性能DDS芯片。文章简要介绍了AD9956的基本特点，分析了它的基本功能和原理，给出了用AD9956实现高分辨率LEM信号发生器的方案。

关键词：直接数字频率合成；DDS；线性调频信号；信号发生器；高分辨率

随着雷达技术的发展，对雷达波形的调频线性度要求也越来越高。直接数字频率合成器（DDS）具有多种调制功能，可灵活方便地产生不同载波频率、不同脉冲宽度以及不同脉冲重复频率的信号。线性调频DDS芯片的出现对新一代雷达波形的产生及本振信号的生成产生了巨大的影响，这类雷达信号已能满足目标探测、目标跟踪及目标识别等不同的需要。同时，将DDS用于雷达系统对降低目标的模糊度、减少虚警概率和提高雷达电磁兼容能力有极大的帮助。本文介绍的AD9956就是一种高集成度的高性能DDS芯片，它可产生高分辨率、高扫描率、可编程的信号，可广泛地应用于雷达信号源中。

1AD9956的主要特点参数

AD9956可产生μHz频率分辨率、精微电流消耗的高分辨率、可编程信号源，并可根据需要配置成多种电路，因而可用于雷达和扫描系统中FM啁啾声信号的生成、汽车雷达、测试和测量设备以及声光设备驱动器之中。

edatop.com

AD9956的主要性能指标如下：

• 具有400MSPS内部DDS时钟速率；
• 带14位DAC和48位频率调谐字；
• 带有200MHz输入的相位检测器；
• 可进行电荷泵电流的数字控制；
• 可对650MHz PECL驱动器的转换速率进行编程控制；
• 1kHz失调时的相位噪音小于135dBc/Hz；
• 160MHz时的SFDR为80dB；
• 可进行25MBps写速度串行I/O控制；
• 带有可编程1~16相位检测器和50MHz预标定器（÷M，÷N）；
• 内含可编程的RF预标定器（÷R）（R＝2，4，8）；
• 工作电压为1.8V；
• I/O和电荷泵电源电压为3.3V；
• 可用软件控制功耗；
• 采用48引脚MLF封装。

2管脚分布

AD9956引脚排列如图1所示。该器件的主要引脚包括串口复位信号（SYNC＿I/O）、I/O更新信号（I/O UPDATE）、RF预标定器和DDS参考时钟输入（RF＿IN）、PECL驱动器输出（DRV＿OUT）、DRV输出电流设置（DRV＿REST）、鉴相器参考输入（REF）、鉴相器振荡器反馈输入（OSC）、电荷泵电流设置（CP＿REST）、电荷泵输出（CP＿OUT）、DAC模拟信号输出（IOUT）、DAC输出电流设置（DAC＿RSET）以及串行数据I/O端口（SD I/O）等。

edatop.com

3结构原理

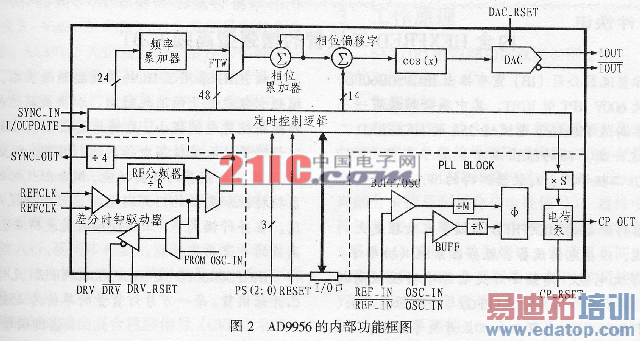

AD9956的功能框图如图2所示。AD9956内部由DDS核、RF分频DAC、鉴相器／电荷泵和一个差分时钟驱动器组成。其工作特性包括精确调谐的48－bit 相位累加器、可提供匹配系统时延的14-bit 相位偏移字以及可提供线性扫频的24-bit 频率累加器。储存在相位累加器中的瞬时值可表示正弦频率的瞬时相位。在每个系统时钟周期，相位累加器的增量由储存在控制寄存器中的频率调谐字（FTW）决定，它一般通过FTW增加其值
