有助于产品测试的八端口矢量网络分析仪

一个提高测试速度的方法是增加的测试通道，这也是ZVT 8的设计指导思想。ZVT 8为Rohde & Schwarz提供的业内第一代八端口矢量分析仪VNA，其频率范围为300kHz～8GHz。

ZVT 8八个端口中的每一个端口都具有独立的反射计(VSWR桥、测量接收器和参考接收器)，且每个反射计都有独立的发生器。因所有的接收器都能从不同的测量通道同时获取、处理并传输数据，这样ZVT 8就可对具有多端口(甚至几个多端口)的设备或平衡器件进行测试，且无需重新连接。

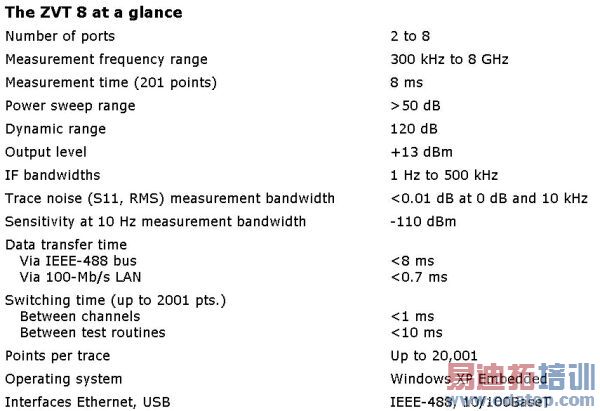

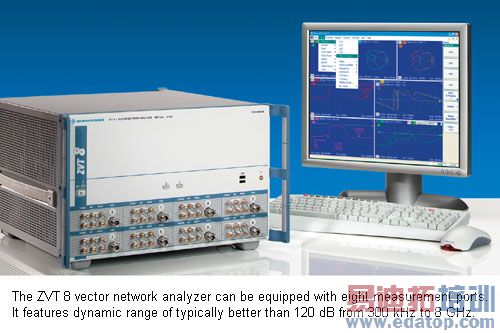

基本的ZVT 8(见图)有两个端口。其八个端口中的其它端口和相应的发生器/接收器则在需要时进行添加。ZVT8整个频率范围内的动态范围大于120dB，电平扫频范围为-40～+13dBm。跟踪噪声通常低于0.01dB，可在不超过8 ms的时间内获取201个测试点。ZVT 8的常规性能可见附表。

ZVT 8操作简单(即使在测试多个参数时亦是如此)，基于Windows XP嵌入式操作系统，配置有用于连接网络的IEEE-488 和10/100BaseT Ethernet接口。通过使用外部显示器、键盘、鼠标完成本地操作。其屏幕内容可用bmp、png、jpg或emf文件格式保存，测试结果可加载至多种文字处理软件或以电子表格的形式处理。跟踪数据可用Touchstone(*.snp)、 ASCII(*.csv)或Matlab(*.dat)文件格式进行保存。

ZVT 8可用一条指令实现对某个设备所有通道的测量，这样就大降低了多端口测量的扫描次数并提高了测试速度。ZVT 8还消除了测试端口和测量接收器间的衰减，此类衰减在采用基于转换基质多端口系统的多端口分析仪中很常见。ZVT8的接收器采用基础混合(fundamental mixing)技术，该技术目前被用于该公司所有的矢量分析仪，大大提高了动态范围并降低了跟踪噪声。

每对反射计配备隔离发生器的多发生器技术允许将测试端口按组(但同时又彼此独立地)同时完成测量。这样，ZVT 8可并行测试多个器件或一个器件的多个通道 。不同设备的测试程序可存储在硬盘，并同时下载至RAM。在本地操作中，鼠标用于选择不同的设置窗口，并且用户接口非常简单、直接。通过远程控制可在10 ms内改变测试程序。而大部分矢量分析仪完成这一转变至少需要1 s。

ZVT 8最多可支持100个通道，每个通道有100个trace。通过连续处理不同的通道，ZVT8可描绘出各个通道的被测试设备在不同条件下的特性。

ZVT 8可任意地配置以直接访问所有反射计的发生器和接收器，将接收器和发生器的信号通道通过SMA连接器直接到前面板。这样就旁路了VSWR桥(和相应的损耗)，从而可在更高的输出电压等级和更高的敏感度下进行测量。并且高阻断器件可在高达140dB(IF频宽为10Hz)的动态范围下完成测量。

因ZVT8的每个测试端口配备有专用的参考接收器，除标准TOSM双端口校准之外还可采用一系列校准技术完成对ZVT8的校准。TOM、TRM、TRL也可像多端口技术一样应用良好。ZVT8还支持所有端口的网络/测试固定嵌入和反嵌入。
