R&S公司的TD-SCDMA测量解决方案

1、引言

　　2000年5月，我国提出的TD-SCDMA技术被国际电联批准为第三代移动通信国际标准。2001年3月，TD-SCDMA标准被3GPP（第三代移动通信伙伴项目）接纳，标志着TD-SCDMA成为未来移动通信领域内的一个重要标准和发展方向。2006年1月，信息产业部发布了《2GHz TD-SCDMA数字蜂窝移动通信网无线接入网络设备技术要求》等23项通信行业标准，可以看到目前TD-SCDMA在中国已经渡过了最初的研发设计验证阶段，各种相关标准逐渐完善起来，并且进入了网络规划和优化阶段。

　　罗德与施瓦茨公司（Rohde & Schwarz）是欧洲最大的电子测量仪器生产厂商，一直活跃在测试与测量、信息及通信技术领域中。作为全球领先的测试与测量设备厂商，R&S公司时刻关注着TD-SCDMA的发展，目前可以提供TD-SCDMA系统的从信号产生到信号分析的全套解决方案——信号源和频谱仪。信号源能够产生配置灵活的TD-SCDMA信号，频谱仪可对TD-SCDMA信号进行调制域、时域、频域和码域的测量分析。

2、TD-SCDMA测试仪器介绍

　　R&S提供了一系列的仪器以满足不同的TD-SCDMA测试需求，下面简单介绍一下本文中提到的测试仪器（见图1）。

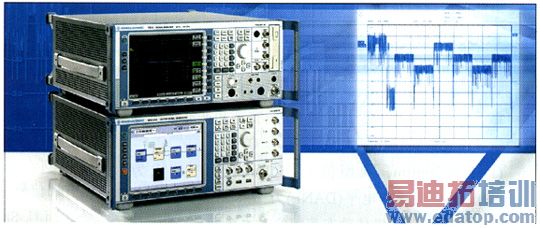

图1　R&S公司的TD-SCDMA测量解决方案SMU200A+FSQ

　　2.1　双通道矢量信号源SMU200A

　　双通道矢量信号源SMU200A将两个独立的信号源集成在一个单元中，可以满足现代通信系统的研发和生产中遇到的所有需求。其出色的射频和基带特性表现为：

　　（1）具备两套完全独立的基带和射频通路：可以用一台仪器同时产生有用信号和干扰信号。

　　（2）内置衰落模拟和AWGN（加性高斯白噪声）：可以支持TD-SCDMA测试规范中要求的各种多径衰落和AWGN模拟。

　　（3）极低的SSB相位噪声，典型值为-135dBc/Hz（f=1GHz，20kHz载波偏移）：极低的相位噪声在当干扰源频率非常接近有用信号时是必须的。

　　（4）极优异的ACLR特性：对于3GPPFDD ACLR的典型值：+70dB：这在进行射频模块，特别是放大器模块的测试是极为重要的。

　　（5）电平稳定时间和频率稳定时间极短，因而适合自动化测试需求。

　　SMU200A不仅可以输出各种连续波、模拟调制信号、数字调制信号，而且通过选配不同的选件，可以产生GSM，IS-95，WCDMA，TD-SCDMA，cdma2000，WLAN802.11等各种数字标准信号。该仪器加上选件任意波形发生器SMU B1O和TD-SCDMA信号产生软件SMU-K50和K51可产生TD-SCDMA信号。

　　2.2　SMJ1OOA单通道矢量信号源

　　SMJ100A是基于SMU平台的单通道矢量信号源，它提供了模拟和数字调制解决方案。这个系列的仪器特别考虑了第三代数字移动通信方面的需求。标配的高性能I/Q调制器保证了小的误差矢量幅度和高的交调抑制度。由于使用了现代数字处理器技术，可以使之产生高精度、高数据速率的数字调制信号。

　　2.3　FSU频谱仪

　　FSU频谱仪是R&S公司频谱分析仪中最出色的一款，拥有很宽的动态范围，这使得测勘涞酶
