以1.5 Gbps运行的PRBS发生器

录入:edatop.com    点击:
        PRBS(伪随机二进制序列)或PN(伪噪声)发生器在数字数据传输中有广泛的应用(参考文献1)。这些电路通常由带反馈的简单移位寄存器构成,它可以用作串行数据链路的测试源。正如它们名称所示,输出序列并非真正随机,实际上是在2N-1位后重复,其中N表示移位寄存器的长度。多项式标注的阶数对应于移位寄存器的长度,因此PRBS的周期就为描述序列提供了一个简便的方法。

edatop.com

  通信设备的测试要使用某种标准多项式。例如,x7+x6+1产生一个 127位的PRBS周期,而x23+x18+1 则产生大于800万位的周期,x31+x28+1产生的周期更长,256倍。有较长周期的 PRBS 通常提供更多的数据类型,从而能更仔细地检测传输系统的性能。
  一个采用中间级反馈的简单移位寄存器就可以产生一个PRBS。构成寄存器的触发器运行速度必须与传输速度一致,如果你打算建立一个运行在千兆赫兹时钟速率下的长周期PRBS发生器,则可能产生问题。德州仪器公司的高速串行器TLK2201B运行在高达1.6 Gbps速率下,它提供了一个可能的解决方法。但是,该串行器并不能以原有的全部串行格式接受PRBS,而一次只能接收10位部分。

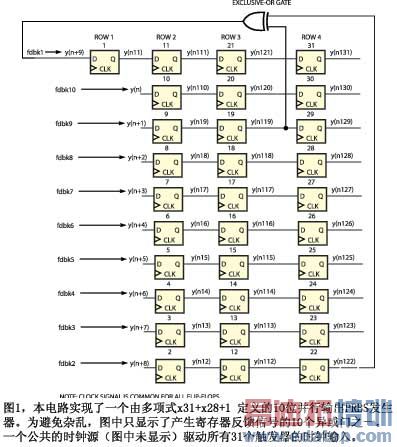

  图1中电路表示一个31阶的并行 PRBS 发生器,它提供10位输出段,可以很容易适应其它的PRBS序列和输出宽度。在设计电路时,先画一个有31个触发器的图,每行包含10个触发器。在此例中,设计包含四行,第一行只有一个触发器。图1显示了触发器和编号约定之间的时序关系。
  组成的结构形成一个并行移位寄存器,其中第3行直接送至第 4 行,第2行送至第3行,等等。第2行的触发器10至触发器2和第1行的触发器1从反馈路径接受它们的输入。这种排列可保证相连行中的触发器提供10倍于当时间隔的输出,因而发生器的时钟速度为等效串行移位寄存器PRBS实现速度的十分之一。
  为确定反馈信号,推导出描述一个标准(即串行)PRBS 发生器输出的公式,对多项式 x31+x28+1,得出 y(n)=y(n-31) xor y(n-28)。用此公式可以推导出描述反馈信号fdbk1 ~ fdbk10的公式。即:fdbk1:y (n+9)=y(n-22) xor y(n-19),fdbk2:y(n+8)=y(n-23) xor y(n-20),... fdbk10:y(n)=y(n-31) xor y(n-28)。例如,反馈信号 fdbk1 来自触发器22和19输出驱动的两个输入异或门的输出。

edatop.com

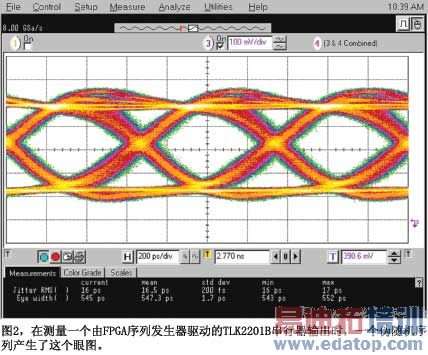

图1电路是用CPLD或FPGA器件实现的VHDL代码。15行~18 行定义了并行移位寄存器,21行~23行定义了反馈电路的结构。本设计实例的电路适合于Xilinx的XC3S50 Spartan 3器件,它运行在150 MHz 时钟速率下;也可以通过一个10位接口,以150 MHz驱动一个德州仪器公司的 TLK2201B串行器。Xilinx's ISE 7.1i 软件编译电路的VHDL文件。图2显示串行器输出的眼图,并确保电路工作在1.5 Gbps。编译软件预测电路应工作在300 MHz以上时钟速率下,但TLK2201B的极限工作频率为150 MHz。

参考文献
1, Miller, Andy, and Mike Gulotta, "PN generators using the SRL macro," Application Note APP211, Xilinx Inc, June 15, 2004.
