NI智能相机用于机器视觉

录入:edatop.com    点击:

        10余年来,NI作为机器视觉领域的翘楚,提供着种类繁多的硬件产品,包括用于嵌入式图像处理的NI Compact视觉系统和可以从数千种不同的相机中采集图像的PCI ExpressPXI图像采集卡NI正在扩展其配有NI智能相机的视觉硬件产品。 NI 1722NI 1742是首先为相机传感器直接配备图像处理的NI智能相机系列,可创建适用于自动检测应用的一体化嵌入式设备。

        智能相机结合图象传感器和高性能处理器,可返回检测结果而非图像。 标准工业相机通过标准相机总线(如:Camera LinkIEEE 1394)将图像采集并传输至主PC或视觉系统,以待处理;而智能相机则可直接在相机上实现所有这些操作。

        NI智能相机十分适于工业视觉应用,包括:包装检查、组装验证、1维和2维条型码读取、运动导引。 NI智能相机通过在相机内部的PowerPC处理器上处理图像,削减了验证时间和成本;其内部的PowerPC处理器可以运行用于自动检测(AI)NI视觉生成器软件(该软件包含于NI智能相机中)、NI LabVIEW实时模块与全套的NI视觉算法。

        通过结合高性能的PowerPC处理器、高品质的电荷耦合器件(CCD)图象传感器、NI LabVIEW,用户可轻松创建分布式机器视觉系统,以传输检测结果而非原始图像。 NI智能相机在设计上与NI的可编程自动控制器系列和人机对话界面系列紧密集成。 现在,单个LabVIEW项目可包含NI智能相机检测VI,及用于运动控制、数据采集、操作界面的代码。 智能相机中的共享变量可简化工业自动化系统中,不同组件之间的数据传输任务。

NI 1722和NI 1742智能相机的功能包含以下内容:

  • 单色CCD图象传感器可以每秒60帧的速率, 采集VGA分辨率(640x480) 的图像
  • PowerPC处理器具有400 MHz (NI 1722) 533 MHz (NI 1742)
  • 内置隔离数字I/O
  • 双千兆以太网端口
  • 视觉生成器AI软件

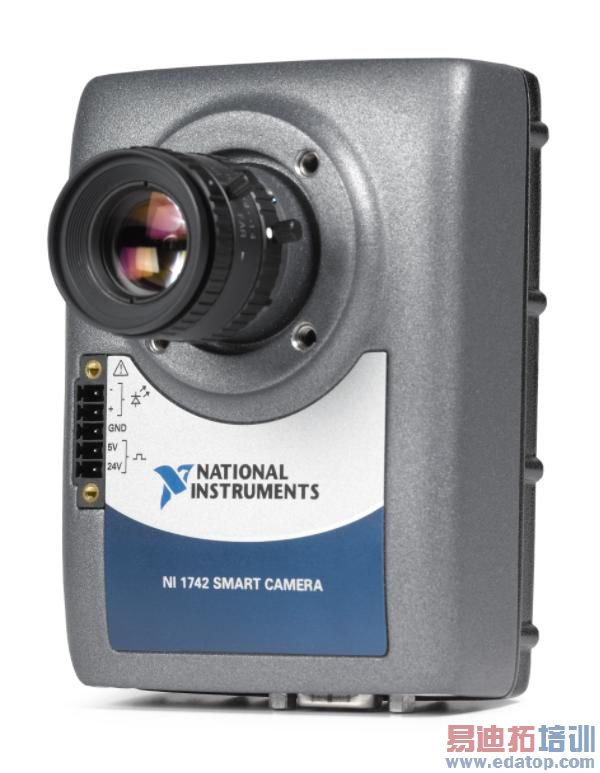

NI 1742智能相机的其他功能包括以下内容:

  • 正交编码器支持在检测中与线形和旋转型驱动系统的定时同步
  • 用于光源照明的内置直接驱动式控制器
