交流连续性测试器找到电缆的单端故障

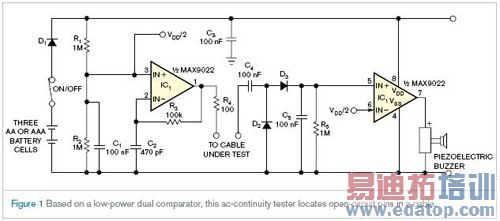

用于现场测试维修工作的交流连续性测试器，提供简单的多触点电缆局部通断故障测试（图1）。电路开路更可能发生在连接器端。这个工具帮助识别故障端，从而避免因为开路造成正常连接器毁坏的风险。对测试已安装好的电缆两端处于不同位置，也是有效的。电路在电缆的一条线中输入交流信号，然后寻找其他线中电容耦合的缺少。定位这个故障后，电路识别开路电线，允许断开和修复正常的电缆端。

edatop.com

故障电缆的一端显示出正常的交流连续性，而另一端在一个或更多的连接器管脚上呈现无交流连续性。因为电缆短路看上去是良好连接，操作者容易通过将导线简单的短路，确认测试仪是否工作正常。IC₁的第一个部分，低功耗双比较器Maxim公司的MAX9022形成弛张振荡器工作在约155kHz。它产生一个峰峰值约等于电源电压的输出信号，其在测试下流入电缆的连接器。电路的第二部分处理任何含铅电容获取的交流信号。一对硅二极管先整流信号，然后积分存储电容C₅上的整流信号。泄放电阻R₅提供噪声免疫，为下一次测试复位电容。

输出电阻R₄和输入电容C₄提供有限的电路保护。对电 容低于100pF的测试电缆，电路显示为开路。因此，标准主测试导线，典型铅对铅电容为200pF，适于测试。电路也对电源线引起60Hz拾取的误触发免疫。因为低功耗电路的典型漏电流小于40µA，电路通常以三节1.5V AA或AAA电池的形式供电。许多低价格替代物对输出设备是适用的——例如，使用直流有源压电蜂鸣器——最主要特征是操作电压的相称宽范围。100nF电容是标准陶瓷去耦电容，电路不包含严格的无源器件。比较器的高侧驱动比低侧驱动稍好，所以应该是源电流，而不是漏电流指标设备。D₁、D₂和D₃为硅二极管。
