采用混合信号高电压单片机实现LED降压-升压驱动电路

录入:edatop.com    点击:

LED背景知识
  近年来,LED逐渐成为一种可行的新兴光源,它们已经不再仅仅用作电子设备的“状态指示灯”。技术进步使得LED的发光效率通常可达白炽灯的三倍多,此外,LED还非常耐用,寿命超过上万小时。
  针对照明应用的大功率LED要采用恒流源驱动,一些标准驱动电流常常用在不同LED生产商的产品中,其中,350mA和700 mA最为常见。根据串联结的类型和数量,LED两端的正向压降可能不同。许多生产厂商的大功率LED产品都在单个模块中集成了多个结。
  驱动LED的一种简单方法是采用串联电阻来限制电流。线性稳压器或运算放大器也可连接成恒流配置。然而,此类线性方法无法在所需要的功率水平下提供足够的效率。
  开关电源(SMPS)为LED驱动提供了效率更高的解决方案,它可以将输入电压升/降至适当的电平,从而提供所需要的LED电流。系统输入电压范围以及所需要的LED正向压降决定了对SMPS拓扑结构的选择。
  降压-升压转换器
  当供电电压高于或低于需要的输出电压时,使用降压-升压转换器结构。对于电池应用来说,降压-升压转换器非常有用。降压-升压结构还称为反激式(fly-back)变压器或逆变稳压器。

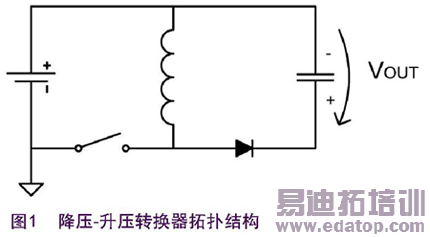

  降压-升压转换器可按图1的方式实现。这种实现方案的优点是可使用简单的低端MOSFET驱动器电路,它的拓扑结构将产生相对于输入电压轨的正电压,这一降压-升压实现方案的缺点是负载并未以电路地为基准。

edatop.com

采用PIC16HV785的电路实现方案

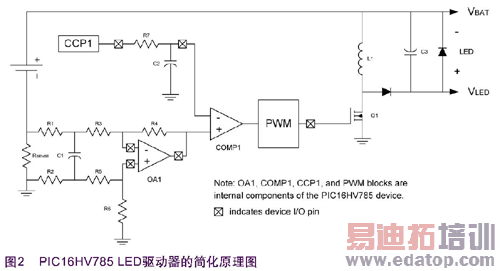

  图2显示了LED驱动电路的简单设计方案,其中采用了一片混合信号高电压8位单片机,如PIC16HV785。 该电路的输出相对于电池电压,而非地电位。逆变器的输出连接到LED的阳极,产生的电压值高于输入电压。

edatop.com

  PIC16HV785混合信号单片机集成了一个8位单片机内核和多个片上模拟外设,包括:

  • 一个高速双相位PWM电路,对于开关电源的电流模式控制非常适合。
  • 两个片上运放,可用于放大电流检测电阻两端的电压。这样可以采用极小阻值的检测电阻,从而可以降低电路损耗并提高电路的总效率。
  • 一个高电压分流稳压器,在输入电压更高时也不需要外部5V稳压器。
  • 一个数字捕捉、比较和PWM(CCP)模块。
  • 两个模拟比较器。
  • 一个10位A/D转换器。
  • 内部时钟电路,工作频率8MHz。
  • 一个内部精确电压参考源,不需要昂贵的外部器件。
  • 一个可编程欠压复位(BOR)电路。
  • 运放和比较器的所有引脚都可以通过外部访问,因此可以实现任意电路配置。
  • 电流检测电路

  电流检测运放连接成差分放大器,以精确测量电流、检测电阻两端的电压。为简化电路要求,在电源返回路径上进行电流测量。R1、R2和C1构成一个低通滤波器,用来降低可能存在的开关噪声。为避免影响控制环的响应,该滤波器的截止频率必须大于电压转换器的开关频率。
  稳流电路
  稳定LED电流流量的电路由双相位PWM模块、内部比较器和一个参考电压源构成。双相位PWM模块是按置位/复位原理工作的“模拟”式PWM模块。首先,从系统时钟产生的一个时钟信号用来周期性地开启PWM输出。PWM时钟信号确定基本的PWM频率。然后,当达到指定的参考电平时,来自一个片上比较器的复位信号会关断PWM输出。
  放大后的电流信号内部连接到PIC16HV785中比较器1的正输入端。PWM模块使用PIC16HV785 器件中的捕捉比较外设(CCP1)来产生比较器所需要的参考电压。采用PWM可以更精细地控制比较器参考电压。利用RC滤波器对PWM信号进行滤波,从而获得一个模拟电压并将它输送给比较器的负输入端。
  软件实现方案
  这一应用的软件部分非常简单,因为LED电流控制功能是采用模拟方式完成的。一旦所有外设被设为使能,并且正确设置了电流参考值,那么不需要软件干预,LED就会持续发光。
  然后,应用程序代码可以测量供电电压(利用片上集成的10位A/D转换器)和供电电流,从而保证驱动LED工作在恒定功率模式。随着电池输入电压的变化,D/A电路(采用CCP外设实现)将产生新的参考电压值进行补偿。
  设置LED亮度
  由于单片机内核在稳定功率方面仅需要花费很小一部分时间,因此更多的时间可用于用户界面以及提供更多功能,如电池状态监控和亮度控制。利用这一电路及软件调整LED亮度有两种方法。其中一种技术基于LED亮度随驱动电流而变化的原理,事实上,利用这种方法可以实现近似线性的LED亮度控制。然而改变电流实现调光并非控制LED亮度的最高效方法,只有在生产商指定的最大驱动电流水平下,LED才能够达到最高的发光效率。
  可利用一个低频PWM信号来调制LED驱动电流。采用这种方法,电流并未减小,即在点亮时,LED始终通过最大电流。但PWM信号的占空比设定了LED点亮的平均时间。PWM频率要选择得足够高,以使LED电流的开关速率足够快,从而使人眼感受不到光在闪烁;同时,PWM频率也要足够低,这样稳流电路在PWM导通时间内就有足够的时间稳定。如果这些条件都能够满足,那么人眼会对一段时间内的LED的光输出进行平均。PWM调光信号的频率通常在60Hz 到 1000Hz之间。

  总结
  PIC16HV785几乎包含了实现大功率LED驱动电路所需要的元器件。根据输入电压范围,可以方便地配备成升压或降压-升压工作模式。这一应用仅使用了单片机RAM和闪存的一小部分,为其他用户应用程序代码留下了足够的空间。实际上,PIC16HV785单片机中还有足够的未用外设,可用来实现其它LED驱动器、电池充电器或开关电路。
