在嵌入式多核集群中利用OCP处理高速缓冲器一致流量

录入:edatop.com    点击:
  源于一种基于消息的存储一致模型
  传统上,多处理器系统中的存储器一致性都是通过总线侦听实现的,每个内核都与一个通用多层总线连接,能够侦听同级处理器的存储器存取流量,以调节每个高速缓冲器行的一致状态。这样,每个内核都在本地保持了L1高速缓冲器行的一致状态,并通过通用总线将状态的改变通知同级处理器。
  SoC不断增加的面积和复杂性导致了多层总线基本哲学的改变,以利于采用集中流量路由的本地点对点连接。由于负载的减少和段长的缩短,这将有助于显著加速和推动现在的本地化总线段的改善。同时,也可以缓解总线争用问题,同时增加了本地化数据交换吞吐量。为了满足这一系统架构趋势,出现了OCP(开放内核协议)标准,进一步巩固了这一设计哲学。另外,IP供应商业务模式的出现催化了IP互连和设计方法的标准化,有利于在一个开放标准基础上实现设计的复用。
  然而,与通过OCP互连段操控一样,本地化总线执行将整个多核集群上的处理器分拆开。一致方案不能直接基于总线侦听和依赖总线仲裁来确保存取排序,需要不同的通信方法来确保数据存取的一致性。在争用L1行数据请求排序的过程中,其他挑战也浮现出来。应对这些挑战的一种方法是给每个处理单元增加一致消息通信,如图1所示。这些消息提供了侦听型缓冲器一致的方法。

edatop.com

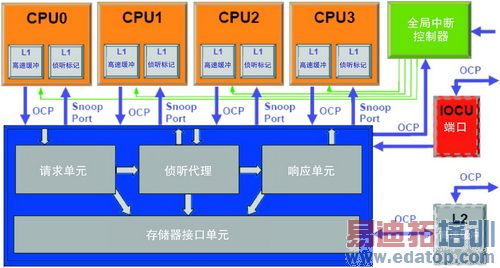

图 1  一致处理系统

一致消息包含了OCP协议中的一个新命令。处理器系统中的成员向一个集中一致管理器发送一致消息。该管理器提供存取排序(顺序化)和消息路由,为同级成员提供侦听型存取。这些同级成员将以其单独的L1行状态进行响应,并发出一个消息响应。根据这些响应,一致管理器发起对内核间一致数据的数据移动,将存取集中在更高级别的存储器层,如L2和L3高速缓冲器。I/O一致单元还可提供一种方式逐渐采用/逐渐淘汰数据进/出一致地址空间的数据,它是一致消息交换的一部分。
  除了OCP协议中的新消息类命令外,还需要具体的处理器响应一致状态请求,因此它们不只是总线处理的发动者(主控)。一致处理系统满足这一要求的方法可能是通过提供一个OCP从端口来接收和响应一致管理器发送的消息。处理器的一致请求将利用OCP主端口。在处理集群内,内核间和一致管理器之间的一致消息交换被称为“干预”。处理器的OCP从端口接收干预,因此称为“干预端口”。
  如图1所示,1004K系统的每个独立处理器都是基于我们多线程处理器架构的,可以在单标量、9级流水线范围内提供两个独立线程并处理上下文。复制的1级数据高速缓冲器标记阵列可同时用于存取CPU操作和干预查寻。一致处理系统可支持MESI型高速缓冲器行一致性。
  处理系统一致管理器通过其请求单元—OCP从端口,在每个CPU和I/O一致单元的推动下,接收进入的消息并对其进行串化。串化的消息按照其地址空间和上下文,或使用“存储器接口单元”发送到更高级别的高速缓冲器层,或使用“侦听代理”发送至同级处理器和I/O一致单元。侦听代理发起OCP主处理(干预)来查寻每个处理器的一致L1高速缓冲器行状态。干预返回到消息发起者,称为自我干预,有助于发起者提供存取排序。对 CPU 发起的一致消息响应和数据响应是在“响应单元”内确立的,并发送到每个 CPU。
  一致OCP命令
  在1004K CPS中使用的OCP命令可以分成三类。
  第一类是保持MESI型高速缓冲器行状态的一致消息。它们是CPU负载/存储操作的结果,能够发起CPU和/或存储器子系统之间的数据移动。CPS(一致处理系统)的所有同级CPU将接收由一个发起者发送的一致消息,并根据它们的高速缓冲器行一致状态做出响应。一致管理器将根据需要发起数据移动。
  一致高速缓冲器操作指令用于一致地址空间内高速缓冲器行的维护。I/O流量将新的一致行带入该域,或将一致上下文从高速缓冲器行中移除。另外,还要进行存储器层的同步化操作。
  第三类是非一致命令,在一致地址空间外的存储区中执行OCP主端口处理。它们代表了OCP读写命令。
  一致消息
  一致处理系统可能执行四个一致消息,这四个消息是由CPU负载/存储活动产生的L1高速缓冲器行状态变化导致的。发起的CPU将这个消息以OCP主端口命令发送。系统的同级CPU接收基于该行状态变化的干预,并以其本地高速缓冲器行状态进行响应。
  第一种消息类型是CohReadOwn,表示在尝试修改高速缓冲器行时发生的高速缓冲器的不命中。同级内核遇到处于“修改”状态的该行时,会强制回写到存储器子系统中,并执行本地失效。作为优化,本地遇到的行数据将被转发到请求方 CPU,以降低存取延迟。请求方CPU将使该行作为“专有”行,并执行行修改指令。然后,高速缓冲器行状态将变成“修改过的”。在等待行重新填满的时候,请求方CPU将继续另一个线程的执行。

  一致读取共享(CohReadShared)消息表明在读行操作过程中发生的高速缓冲器不命中。不需要行修改。遇到“已修改”状态的该行的同级内核将强制回写到存储器子系统。命中的同级行将转换到“共享”状态。命中数据将被转发到请求方内核,并以“共享”状态安装。然后执行读行操作。在等待行重新填满的时候,请求方CPU将继续另外一个线程的执行。
  一致升级(CohUpgrade)消息表明遇到命中“共享”行的一个高速缓冲器行修改指令。同级内核将收到通知取消命中行。在修改指令执行完以后,“共享”行会随之升级为“修改”行。
  最终,一致回写(CohWriteBack)消息表示驱逐了一个一致高速缓冲器行。一致管理器将通过干预端口发起数据移动,并将数据转发到存储器子系统。被驱逐的高速缓冲器行随后便由一个新的—可能是一致的—地址取代。在这种情况下,CohReadOwn或CohReadShared导致了这个驱逐。
  一致高速缓冲器操作指令
  为了响应高速缓冲器操作,需要发起一致消息,并发送到同级内核。
  CohCopyBack—将一致高速缓冲器行回写到存储子系统。
  CohInvalidate—清除一致高速缓冲器行,而不是将其内容回写到存储子系统。
  CohWriteInvalidate—I/O一致单元在一个新的高速缓冲器行注入一致域。
  CohReadInvalidate — I/O一致单元通知系统,高速缓冲器行将离开一致域。
  CohCompletionSync—无数据的命令可以保持排序。


      非一致命令
  传统的OCP命令,如“读取”和“写入”命令是由整个一致处理系统支持的,以处理非一致存储器存取的数据存取。当高速缓存的、非一致地址内的命中失败,或者非高速缓存存取引发存储子系统内的读取操作时,就会发出读命令。如果响应数据是作为非一致高速缓存安装的话,那么非高速缓存数据就会直接被消耗掉。提取和负载/存储活动可导致读取处理。当高速缓存的、非一致逐出数据或非高速缓存地址范围存储被写入存储子系统时,即发出写入命令。内核的 OCP 主端口执行命令和数据阶段的处理。
  实例—一致读取共享消息

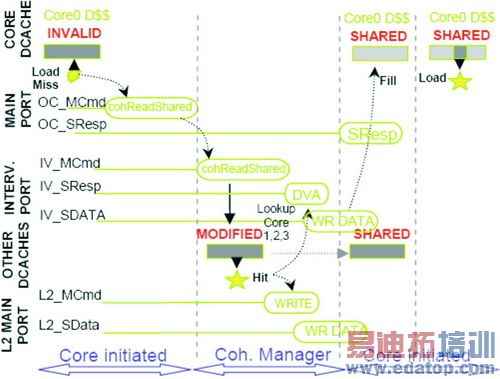

  CPU0 在一致高速缓存行上遇到负载不命中,并发起 cohReadShared 消息(无修改意图)。一致管理器将干预消息发送到所有内核,在此内核 1 将响应“修改”的命中。一致管理器现在发起了一个修改行回写,将行数据从内核 1 中的干预端口移动到存储子系统。命中的内核 1 高速缓存行转移到“共享”状态(见图2)。行数据移动也会转发到内核 0,在此它可在“共享”状态下安装。

edatop.com

图2  一致读取共享消息

结语
  OCP互连有助于支持基于消息的一致方案。集中的一致管理器可以串化从单独内核发出的一致消息,并询问同级内核的一致状态。内核之间的数据转发可减少存取延迟和对更高级别的存储器层的流量。单个内核支持OCP主端口发起数据存取和OCP从端口接收来自一致管理器的询问。
  参考文献:
  1.OCP规范2.2,2006 OCP-IP协会,版权所有
  2.OCP一致扩展,第二部分:信号和解码(未发表、初稿)
  3.MIPS32 1004K一致处理系统用户手册,MIPS科技公司
