使用NI硬件开发卫星通信设备的自动化测试系统

录入:edatop.com    点击:

Author(s):
  Crescent Luhman - Aegis Group
Industry:
  Aerospace/Avionics
Products:
  LabVIEW, PXI/CompactPCI
The Challenge:
  为基于VME的卫星通信板开发易用、全面的测试系统。
The Solution:

  为卫星通信板创建一个可扩展的封装了软硬件及固件的测试包,并提供直观且半自动的用户界面以及易调整的硬件夹具。

"我们无缝使用NI GPIB及VXI控制器和LabVIEW软件,为客户提供有效、并可多年使用的解决方案。通过采用尖端测试技术及LabVIEW提高生产力的特性,我们可以快速开发稳定的构架。"

edatop.com

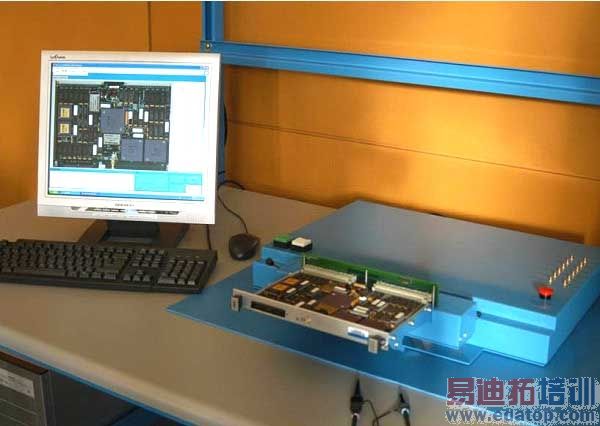

                     Aegis公司通过LabVIEW自定义的测试套装

  在Aegis Group 公司,我们提供多项服务,包括开发嵌入式及企业级软件,承揽机械工程、电子工程,以及工业设计。我们的客户是一家重要的航天航空机构,寻求我们的帮助以升级三个重要的通信子系统。这些系统采用了19 块可替换的基于VME的通信板,大多数通信板的设计和制造源于80 年代的技术。功能正常的的板卡数量已锐减到底限,但是由于制作新板卡的成本效益过高,所以这家航天航空机构不得不维修现存的板卡。然而,对于无法正常工作的板卡进行故障诊断几乎不可能,所以一种新的测试方法势在必行。
  该机构要求设计一个测试系统,不仅能够高效地甄别出有故障的板卡,而且能诊断出板卡上的失效器件。这一系统对于非技术人员要简单易用,能快速准确地完成板卡的器件级诊断,还应具备一定的扩展性,允许添加新功能以维持寿命至2015 年。深入研究了项目需求后,我们意识到需要开发一种创新、全面的测试解决方案。
硬件组织


我们的解决方案包括了七个电源,每个电源提供不同的电压输出,并分别对测试板卡及自定义扩展测试电路板(ETC)供电。ETC 板采用VXI 通信;而测试的PCB 板采用VME 通信,我们在ETC 上对其进行仿真。ETC 板还包括两块用于仿真VEM 底板的FPGA,它们允许注入自定义消息及误差。
  测试系统还采用了一个示波器采集来捕获和显示信号。NI VXI控制器提供PC 与ETC 板、电源及示波器之间的接口。
  我们设计了一个机械联动装置使所有移动部件协调工作, 它用来使PCB板和自定义适配器板能够轻松插入移除,同时不损坏或压迫高密度连接器。自定义测试装置包括人体工学测试支架、商用或自定义的电子器件、自定义连接及自定义布线。
  硬件装置的设计兼具功能最大化和易用性。对于每块板卡,都需要仿真操作环境,都需要提供对各个方面的快速接入,同时也需要能够针对不同的板卡需求进行完全配置。
软件组织

NI LabVIEW 软件作为基础,支持每块板卡的快速测试器件开发、自定义电子器件的自诊断、及内在扩展性和定制性的灵活性。LabVIEW 与系统中的NI 硬件及与第三方设备的通信无缝集成。使用LabVIEW,我们开发了用户界面来显示测试中的图形和文字、结果信号波形、及每块板卡的测试层次。用户通过简单易用的指令、图像及图形来正确插入、连接任何特定电缆的板卡。完成信号测试后,屏幕会显示测试中探测的器件及管角。为了维护及扩展的方便,我们还设计创建了自定义数据库及配置文件。
构架

为了识别失效器件,我们采用了空间法而不是演绎法。在空间法中我们将板卡按区域分为功能区及器件。将信号在每个功能区的出入定义为边界。通过测试边界信号,我们可以缩小可能失效器件的范围,将其定位在错误信号边界内。我们再以同样的方法将区域细分测试,直到识别出故障器件。
  从系统概念直至交付系统及培训,我们能够针对自定义测试系统进行构架、设计、开发、集成、测试/ 调试、实现、及发布。我们无缝使用NI GPIB 及VXI 控制器和LabVIEW 软件,为客户提供有效、并可多年使用的解决方案。通过采用尖端测试技术及LabVIEW 提高生产力的特性,我们可以快速开发稳定的构架。

  如果您有任何问题,请留言给NI工程师,我们会尽快给您回电!

  Author Information:
  For more information on this Case Study, contact:
  Crescent Luhman
  Aegis Group
  Tel: 206-447-4175
  @aegisgrp.com">crescentl@aegisgrp.com
