一种示波器探头低电感接地环路的夹具

大多数示波器探头上都套有一个可拆卸的塑料抓钩。将这个塑料夹去掉，就会露出探头的芯片管。如果必要，可以将固定接地引线的装置拆开，裸露出低电感的接地金属护套。这个金属护套，或者说接地环套，一直延伸到探头的顶端。它有两个用途：作为探头顶端的静电屏蔽，并提供一个靠近探头顶端的良好接地点，以实现低自感的感应回路。

edatop.com

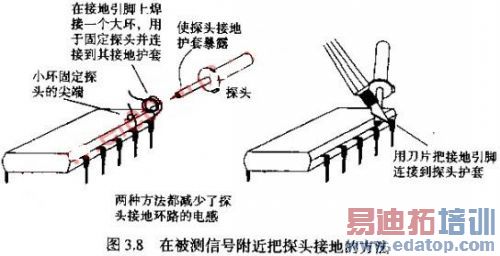

图3.8显示了利用探头金属护套来达到低自感传感回路的两种方法。

图3.8中的套环是一段环绕在探头金属接地护套上的电阻丝，被就近焊接到合适的接地点上。它用来固定探头位置，同时使之接地。那个小的套环用来固定探头尖端。这一装置可以被应用到任何电路板上。套环非常适合于工作用途，但是不能持久而且并不容易制。

接地焊盘对于信号测试以及电路维修，调试等都十分有用。一些模拟电路工程师在进行样品开发时，习惯于把电路板表层整块地线都裸露出来，以便宜于测试。

运用这两种方法，其回路自感都会下降3~30NH，具体数值和实际制工艺有关。

TEKTRONIX制造了一种示波器探头夹具，其特殊的结构设计可以使示波器探头尖端连接到被测电路时形成的地线回路自感很小。这种结构如图3.15所示，如果电路的机械结构允许探头垂直地接触印刷电路板，则可以得到较好的效果。必须嵌入到机架里面的电路板卡则不能采用这种夹具。

edatop.com

有些示波器探头带有连接到探头护套的小夹子，便宜于护套和地之间的直接连接。
