电阻、电感、电容元件阻抗特性仿真
录入：edatop.com 点击：
一、电阻元件阻抗频率特性的仿真

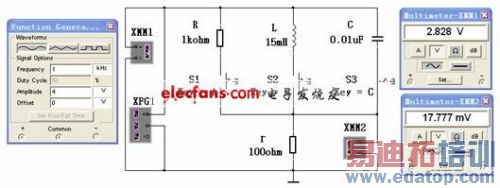

按图7-1绘制仿真电路图，把信号发生器的输出调至幅值为4V的正弦波（Offset=0），并在不同频率时保持不变。将开关S1闭合，S2、S3断开，分别按给定的频率值调节信号源的频率，每次在信号发生器的“Frequency”项中设置好频率后，打开仿真开关，双击万用表符号,得到测量数据。其中,电流可通过 得到。
图7-1 电阻元件频率特性的仿真
二、电感元件阻抗频率特性的仿真

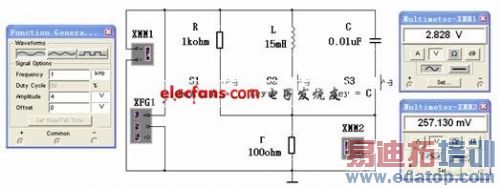

在图7-1的仿真电路中，将开关S2闭合，S1、S3断开，得图7-2所示电路。信号发生器输出幅值为4V的正弦波（Offset=0），并在不同频率时保持不变。分别按给定的频率值输出正弦波,打开仿真开关，双击万用表符号,得到测量数据。其中， 。
图7-2 电感元件频率特性的仿真
三、电容元件阻抗频率特性的仿真
在图7-1的仿真电路中，将开关S3闭合，S1、S2断开，得图7-3所示电路。信号发生器输出幅值为4V的正弦波（Offset=0），并在不同频率时保持不变。分别按给定的频率值输出正弦波, 打开仿真开关。其中， 。
图7-3电容元件频率特性的仿真

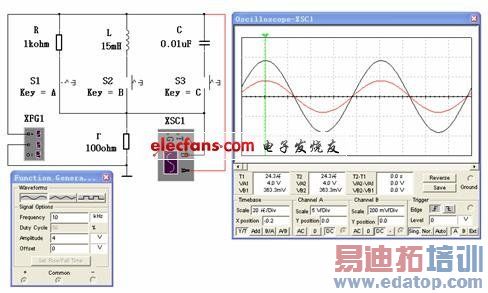

四、电阻元件阻抗角的仿真
图7-4 电阻元件阻抗角的仿真
五、电感元件阻抗角的仿真

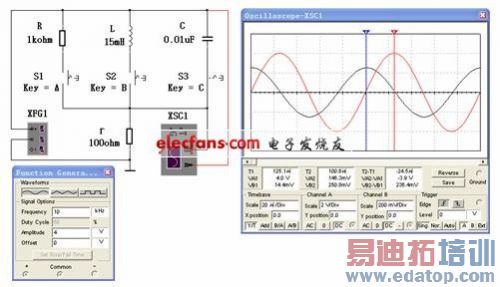

图7-5 电感元件阻抗角的仿真
六、电容元件阻抗角的仿真

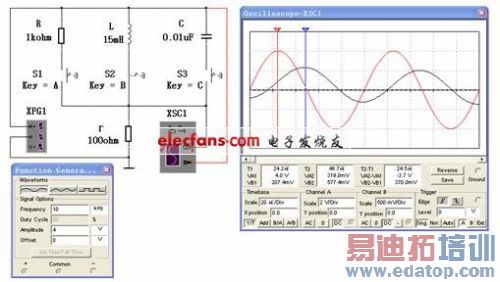

图7-6 电容元件阻抗角的仿真

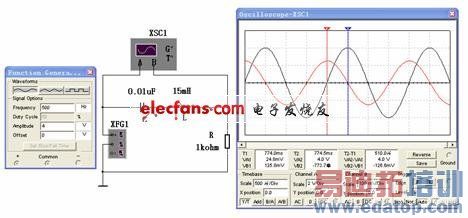

七、RLC串联电路阻抗相频特性的仿真
图7-7 RLC串联电路阻抗相频特性的仿真
