基于AT89S52单片机的简易数字示波器设计

　 数字示波器是一种用途十分广泛的电子测量仪器。与传统模拟示波器相比，数字存储示波器不仅具有可存储波形、体积小、功耗低，使用方便等优点，而且还具有强大的信号实时处理分析功能，在电子电信类实验室中使用越来越广泛。

随着电子技术的发展和电路结构的变化，对电路测量的要求也变得更高。对广大理工科学生和从事电子等相关行业的普通工作者在电子制作、产品维修等中，很多电路参数需要测量分析，经常需要使用数字示波器。但目前我国使用的高性能数字示波器普遍价格昂贵，所以研究简易数字示波器具有重要意义。

1 系统结构和工作原理

1.1 系统结构

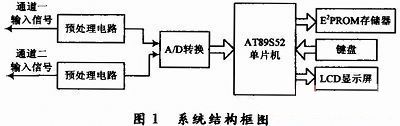

该设计以AT89S52单片机为控制核心，由预处理电路(包括阻抗变换、程控放大、信号调理电路)、A／D数据采集电路、E2PROM存储电路、功能键盘、LCD显示电路以及电源等部分组成。系统结构框图如图1所示。
　　

1.2 工作原理

数字示波器有二个输入通道。预处理电路由阻抗变换、程控放大、信号调理电路组成。输入信号先经阻抗变换电路后进入程控放大电路，根据需要对信号进行放大(衰减)处理，然后信号再进入信号调理电路进行电平调整成为符合A／D转换要求的0～5 V电压。之后输出的模拟信号经过高速A／D转换器AD0809实时采样变成数字信号，经过AT89S52单片机后储存在半导体存储器E2PROM中。单片机从存储器中读出信号

进行运算处理，将波形显示在LCD液晶屏上。所有功能可由键盘操作完成。

2 硬件设计

2.1 单片机

AT89S52是一个低功耗，高性能CMOS8位单片机，具有8 192个在系统可编程FLASH存储器。采用Atmel公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构。

系统采用AT89S52单片机作为主控芯片。单片机首先通过控制A／D转换器把模拟信号转换成数字信号，之后将数字信号存储在E2PROM存储器中，最后在LCD液晶上显示出模拟信号的波形。

2.2 程控放大电路

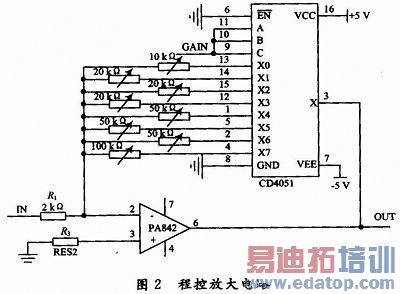

程控放大电路的作用是对大信号进行衰减，对小信号进行放大，保证输入到A／D转换器的信号幅度在要求的输入电压范围内，以达到最好的测量与观察效果。采用模拟开关CD4051，运算放大器为OPA842，配合精密电位器实现多挡垂直分辨率。在AT89S52单片机中使用寄存器模块设置通道号，通过写入通道号控制模拟开关选通不同的反馈电阻，从而实现不同的放大倍数，具体的电路如图2所示。

edatop.com

2.3 信号调理

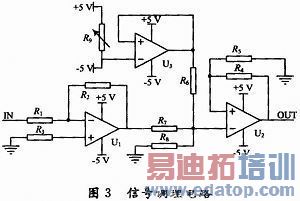

由于示波器观察信号大多是正负电压信号，而A／D转换器AD0809是单极性参考电压。为了采样到信号的负电压，就需要给该信号叠加直流量，将负电压部分信号抬高至零电平以上，因此采用信号调理电路，将信号调理在满足A130809的0～5 V范围内。R1，R2，R3，U1即为程控放大电路的简化模块，电路如图3所示。
　　

2.4 数据存储电路

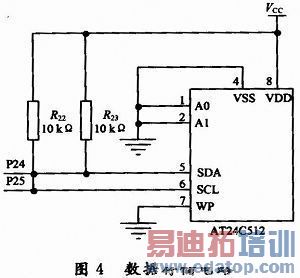

E2PROM是数据存储电路的关键器件，本文选用Atmel公司新近推出的具有I2C总线容量达512 Kb(64 K×8 b)的AT24C512。该芯片的主要特性如下：存储容量为65 536 B；与100 kHz，400 kHz，1 MHzI2C总线兼容；100 000次编程／擦写周期；单电源、读／写电压为1.8～5.5 V；ESD保护电压大于4 kV；写保护功能，当WP为高电平时，进入写保护状态；CMOS低功耗技术，最大写入电流为3 mA；128 B页写入缓存器；自动定时的写周期。SDA线和SCL分别与单片机的P2.4和P2.5口相连。数据存储电路如图4所示。

2.5 其他硬件电路

edatop.com

A／D转换模块：A／D转换器选用ADC0809，ADC0809是CMOS单片型逐次逼近式A／D转换器，可处理8路模拟量的输入，且有三态输出能力，即可与各种微处理器相连，也可单独工作。输入／输出与TTL兼容，转换时间约为100μs。

键盘控制模块：该系统选用5个独立键盘做功能键，作用分别为运行与停止，波形的放大，波形的减小，波形的上移，波形的下移。

LCD液晶显示电路：该设计采用MGL(S)-240128T液晶显示器。单片机P1口与LCD的数据口连接，用于数字信号的读取，P3.6，P3.7作为液晶显示模块的读／写控制信号端口，P2.5作为LCD的片选端口。

3 软件设计

软件设计部分主要包括主程序模块、A／D转换模块、LCD显示模块、按键处理模块，其流程图如图5所示。

edatop.com

3.1 A／D转换部分

当定时器产生中断时，ADC0809将输入的模拟量转换成数字量。ADC0809的转换速率最大可达640 kHz，程序设定了定时器时间间隔为2μs，所以采样频率达到了500 kHz。

　　3.2 键盘扫描部分

设定了1个按键实现波形的运行与停止，4个独立按键用于改变波形的尺寸。amp和time两个参数分别用于调整幅值和时间轴的大小，当MCU检测到按键被按下时，两个参数的值相应地发生改变，从而改变了波形的大小。

3.3 LCD显示部分

A／D产生的第一个数据，其对应的点排在第一列，这样就确定了该点的横轴位置，纵轴的位置由数字信号大小按比例换算而来。由于采样频率一定，所以每2个点之间的时间间隔相同，下一个点排第二列，以此类推。

3.4 数字存储部分

数字存储芯片选择了Atmel公司推出的AT24C512，其作用是存储不同时刻的信号大小，克服了模拟示波器只能显示当前波形的缺点。由于该芯片采用I2C总线传输数据，所以需要单片机的I／O口用来模拟该总线。

4 结语

本文设计的以AT89S52单片机为控制核心的数字示波器，在软硬件有机结合下，可以达到所要求的性能指标，运行稳定可靠。测试表明该数字示波器具有较高的实时采样率，可以将采集到的数据经过硬件电路、软件程序转换成相应的波形很好的显示在液晶显示屏上。该数字示波器能够实现波形的采集、调理、存储、显示等功能，通过键盘对波形进行相应的功能设置，具有体积小、操作简单、方便、设备廉价等特点。在后续的改进中，可以利用分频合成技术进行采样频率合成，提高其采样频率，同时该数字示波器还具有一定的扩展能力，具有广阔的应用前景和实用价值。
