泰克示波器与Labview的结合使用方法

泰克3014B一直是我手头最好的朋友，从02年就一直用它，对它的各种用途和性能都是相当了解，在实际中无论是实验还是生产线安装都是使用它们，我觉得它的功能真是很强大，易用的操作方式和灵活的设置结合在一起，也可能是工作范围的关系吧，反正几乎没有不够用的情况出现，包括在去年的设备安装中，我还是选用了3014B。

在实际使用中，一直有个问题困扰我，在一些故障讲演和存档时，很难把波形给存到PC中，原来标配有软驱，一张1.44的软盘也就存个5个屏吧，作一次实验得带一盒盘去，操作相当麻烦，还经常出现软盘存完后无法读取的问题，现在单位PC机上软驱几乎绝迹了，示波器的特征曲线有一阵子被逼到用相机拍摄存档。示波器在购买时也购有通讯模块，也一直想通过与PC机联机操作，可是一想到麻烦的编程工作，都让我头疼不已。最近接触了Labview，使我一下子掌握了相关的技巧，而且不仅仅是保存这么简单，还可以实现长实间记录及自动判断保存，使得一些试验工作无需用人

首先是联接：示波器上当然要有通讯模块喽，一根串行线(GPIB就更好了)，将示波器与PC联机。下一个Labview软件(评估版)也好用，然后下VI

SA的驱动，如果不想费事的话再下示波器的驱动事实上也是在Labview上开发的，自己看书也可搞定)就这两步将软硬件搞定。

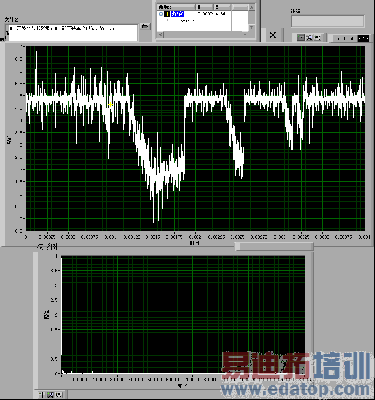

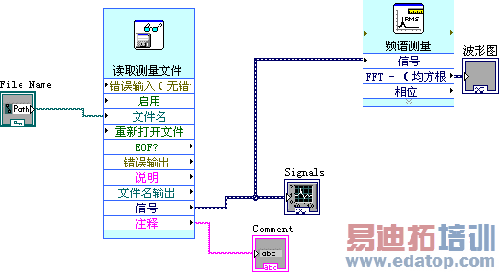

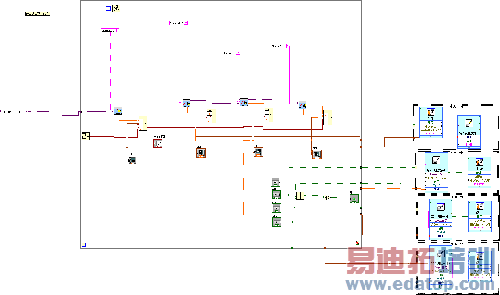

然后就是拉图图框，图形化编程效率真是高的很也简单的很。写一个保存的程序，可以将数据存成Excel文档，包括写入一些备注信息和时间。如果不想在Excel下还原曲线的话，可以写一个读写程序直接还原曲线，所有数据都可以读，可以细化任何细节，我还作了一个FFT，这比原先用软驱拷屏要好的多(拷屏的数据不能读)。

请在新窗口中查看大图

edatop.com

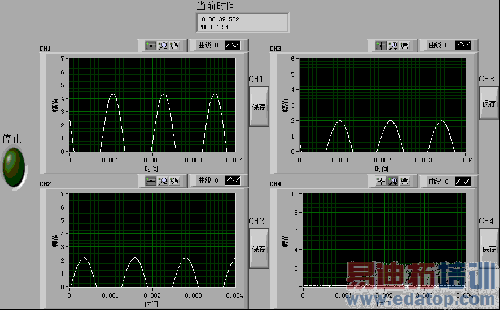

最后就是试用了，效果还真是不错，不过以后还想加入更多功能，我对这个示波器是很了解了，不过Labview的功能还是了解不多，相信以后会做得更好些。

edatop.com

最近在资料上看到NI与泰克合作的消息，NI专门开发了泰克示波器的Signal Express，示波器可以直接通过USB接口实现更快捷复杂的无缝开发，不过只支持TDS1000B、TDS2000B和DPO4000系列示波器，看来我的3014B有了升级的理由了，我相信掌　握了这两样利器可以更好的在测控世界里应用自如。
