检测仪器智能电池设计方案

录入:edatop.com    点击:

一、检测仪器智能电池设计要求:

根据客户的要求和规格,设计与主机配套的智能电池组,将带通信协议(SBS通讯协议)的智能电量计和电池安全保护性能集成到你的解决方案中去,可达到电池组与主机信息共享,最终实现合理、高效、安全的电池管理方案。

具体设计参数要求下:

1) 电芯造型要求:采用进口三洋电芯组合(18650-4S4P/8.8Ah/14.8V)。

2) 结构设计要求:外观精美,整体电池达到防水、防震的要求。在外观设计方面,采用高档铝合金外壳+航空防水插头。

3) 电路设计要求:精确的电量管理+精确的LED电量显示。采用SBS智能电池管理系统设计方案,时时有效地对电池的剩余电量进行有效的管理。精确的LED电量显示,时时有效地将电池的剩余电量按精确的百分比以LED亮灯的形式展示给用户,以达到高效直观的目的。

二、检测仪器智能电池设计方案:

1)铝合金外壳及铝件支架:根据客户要求设计精美的铝合金外壳,并达到防水防震要求,以及大电流工作下良好的散热要求。

2)智能电量计保护板(PCM):采用SBS智能电池管理系统,利用先进的电量计算原理精确时时的计算出电池的电量,并通过SMBUS时时向主机报告电池的电量信息,同时向可充电智能电池组(一般指锂电池)进行保护功能,由于锂电池本身的化学特性,需要提供过充、过放、短路、过流及过温等保护功能,以避免引起燃烧、爆炸等危险。

3)LED电量显示板: LED电量显示灯按20%的电量比例,将智能电量计保护板时时计算出的电池容量直观的显示出来,以便高效直观的方便客户使用。

4)过流保护片(PTC):主要针对二次保护功能设计。PTC可恢复保险丝具有过流保护,自动恢复双重功能。电池产品里的PTC可以防止电池高温放电和不安全的大电流的发生。

5)UR18650-4S4P/10Ah/14.8V锂电芯电池组(SANYO)。

6)专用真空防水航空插头:电池外部采用真空防水连接,以满足客户的防水要求

7)防水LED标贴纸

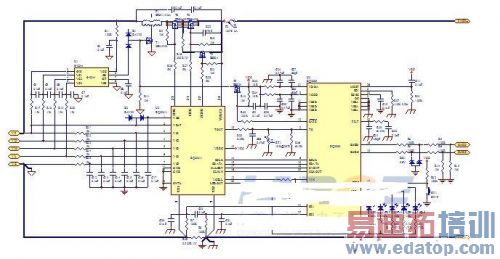

设计方案原理图:

edatop.com

三、检测仪器智能电池产品实现图:
