鼎阳科技示波表SHS800与SHS1000的区别

录入:edatop.com    点击:

时至9月,鼎阳科技新推出了SHS800系列示波表,而且市场售价仅为RMB:3980。与去年同期推出的SHS1000系列高达5位数的市场价格相比差距不可谓不大。同样为1G采样率、60/100MHz带宽、2M存储深度的示波表,为什么会有这样的价格差距,想必这是很多人费解的地方。

其实答案从名称上就可以体现出来:隔离手持示波表示波表SHS1000系列与手持示波表SHS800系列,关键就在于隔离两字,在SHS1000系列隔离手持示波表中详细提到:

  • 示波器通道之间隔离安全等级:CATII 1000V , CATIII 600V
  • 示波器通道与大地安全等级: CATII 1000V , CATIII 600V

而SHS800系列对应的介绍为:

  • 示波器通道输入标配探头:10X CATII 400V

选配探头:10X CATII 1000V ,CATIII 600V

从上面的介绍可以看出, SHS1000 特别体现了“浮地”与“隔离” 的概念。

传统的示波器是共享右图的结构,在这种结构中,在进行多通道测量时,所有的输入信号必须要有相同的电压参考,共享的默认参考是“大地”接地。如果没有差分前置放大器或者外部信号隔离器,这种传统的台式示波器是不适合进行浮地测量的。

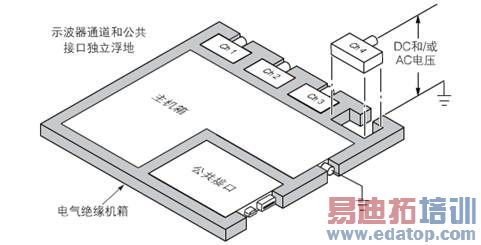

具有隔离功能的示波器与传统的示波器相比,隔离通道内部的电压参考没有连接到一起,因此使用输入的每个参考点必须连接到参考电压上面。如下图所示。

edatop.com

示波表是没有真正的接地参考电平,所以如上图所示,各个模块的地参考都是属于虚拟地,而示波器通道参考电压直接由探头的夹子输入电压决定。

SHS1000与SHS800相比,最主要的区别就是在于隔离功能上,SHS1000可以进行完美的浮地测量和双通道互不干扰的独立差分测量,这是普通示波器所不能媲美的优势,在应用方面有了极大地扩展,并且可以满足很多特殊情况下的测量测试需求。目前研发出这一技术并且成功应用在产品上的厂商也仅仅就是福禄克、泰克、安捷伦、CHAUVIN ARNOUX等几家国际品牌而已,而且SIGLENT的隔离示波表先于泰克、安捷伦推向市场,SIGLENT是目前唯一一家能够推出产品化的同类产品的中国企业。

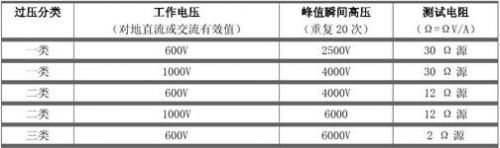

说到隔离,顺便介绍下CAT(过压等级)的定义规则,如下图:



CAT II 1000V可以承受瞬间高压6000V,虽然SHS800缺少SHS1000的隔离功能,但是其其高达CATII 1000V的过压等级也确实让人眼前一亮,配置的垂直灵敏度达到2mv/div~100v/div,另外1GSa/s的实时采样率和2M的存储深度的示波器“高配”,还有3k多的市场报价,相信也是大家一个很不错的选择吧。

另附上SHS800手持示波表的部分重要参数:

示波器部分
型号
SHS806
SHS810
带宽
60MHz
100MHz
存储深度
2Mpts
实时采样率
1GSa/s
等效采样率
50GSa/s
垂直灵敏度
2mv—100V/ div
时基档位
5ns~50s/div
2.5ns~50s/div
Scan:100ms~50s/div

关于SIGLENT:
深圳市鼎阳科技有限公司(SIGLENT)是一家集研发、生产、销售、服务于一体的专业数字示波器等测试测量仪器生产厂家,为国家级高新技术企业和深圳市高新技术企业,通过了ISO9001:2008国际质量管理体系认证、ISO14001:2004环境管理体系认证。
历经多年发展,SIGLENT产品已扩展到数字示波器、手持示波表、函数/任意波形发生器、频谱分析仪等通用测试仪器。2007年,SIGLENT与示波器行业三巨头之一的力科建立全球战略合作伙伴关系。从2011年下半年开始,SIGLENT已发展为中国数字示波器出货量最大的本土企业。
