采集+无线技术帮助工程师构建无线数据采集网络

录入:edatop.com    点击:

从事最新的供暖、通风和空调(HVAC) 系统设计的工程师经常会遇到这样的挑战: 需要从偏远的工业场地( 例如,屋顶、地下室、空调简、锅炉房等) 的设备上采集数据。位于这些区域的HVAC 系统还会产生大量噪声,使设备的周围非常不适宜工作。此外,这些位置的附近通常没有安装有线局域网,很难及时远程获得任何收集到的数据。但工程师必须从HVAC 系统收集不同的温度、直流电压和交流电压,来评测自己的新设计。同样,大型光伏电站、风力发电设备、元器件高温老化室、离子加速器等工作环境中的数据采集和传输,也面临同样的问题。

安捷伦公司正在将高精度数据采集技术和无线网络技术相结合,构建了无线数据采集系统。

事实上,这个系统非常简单实用。它由 Agilent 34972A 数据采集器作为数据采集的终端, 配合市场上流行的无线路由器和计算机组成的。34972A 是可以测量高达60点的温度、电压、电流、电阻等参数的数据采集器,并配备了1Gbit/s传输速率的符合LXI标准的网口。 通过这个网口,一方面实现网络化的数据传输,更重要的可以利用网络控制数据34972A, 例如改变采集通道的设置,提高或降低测试速度,改变仪器配置等。 这样就可以避免工程师在高温、高噪声、高辐射的环境中长时间工作。如果在这个网口上配备了无线路由器,就可以将有线的数据传输升级为无线传输,省去了繁杂的网络布线工作。

通常会用2种方法将带有Wi-Fi 的计算机无线连接到34972A 数据采集器:

第一种方法使用AP ( 点接入) 模式下,通过无线路由器,将计算机和34972A 进行简单的一对一的无线连接。如图1 所示。


第二种方法使用Wi-Fi AP 模式下的无线路由器将34972A 变为客户端,以便其通过无线路由器与中心接入点进行无线通信。这样可以构建一个无线数据采集网络。计算机可与相同的中心接入点进行通信,以便您对34972A 进行无线控制。该无线数据采集网络还可以开放给其他的同事或技术合作伙伴,共同参与测量过程。请参见图2。

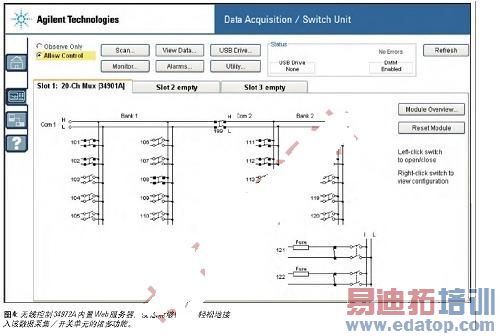

当连接完成后,就要通过网络,利用计算机设置数据采集器了。最简单的方法就是通过IP 地址无线接入34972A。符合LXI标准的仪器都可以从前面板获得IP 地址, 通过打开计算机上的浏览器, 并输入IP 地址,可以直接访问34972A 的内置Web 服务器,如下图所示。该Web 服务器功能全面,使您能够轻松、快速地设置和控制仪器, 并将数据从Web 服务器传送到计算机。 同样,通过该网络,工程师还可利用编写好的控制指令来控制数据采集。


在获得数据同时,可以用工程师自己编写的软件或安捷伦标准配置的数据采集软件来实时观察采集到的数据。如下图所示。该显示界面就是34972A随机配置的免费软件显示的测试数据和变化趋向。

edatop.com

为了方便工程师们实现无线的数据采集方式,安捷伦在指定期限内,向购买34972A的工程师免费提供指定型号的无线路由器。
