RIGOL 示波器“comparo”彰显出Smarter System之先进

众多的产品正向更智能方向发展，我们必须充分利用All Programmable世界所提供的各种资源，以便在竞争中占得先机。这个道理是我在一次不经意的经历中所悟出的。在Dave Jones EEVblog的一个最新视频中（视频网址：http://v.youku.com/v_show/id_XNTM5MzcwNzMy.html ），将普源精电公司（RIGOL）四五年前推出的RIGOL DS1052E数字示波器与其去年推出的新一代“经济型”数字示波器DS2072进行了对比。（《Motor Trend》汽车杂志的读者应该知道，该杂志把对于两辆不同型号汽车的一一对比评测称为“comparo”）

RIGOL DS1052E是一款50MHz的DSO，刚推出时售价800美元，现售价为329美元（不含税）。这种双通道50MHz DSO，其采样率可达到1GSa/s，而且提供5.7英寸的320x240像素LCD液晶显示屏、1M采样点存储深度、硬件频率计数器、一些基本的触发器模式以及“基本的波形检测功能”。Dave将RIGOL DS1052E称作“坚不可摧的小示波器”。

新推出的DS2072 DSO售价839美元（不含税），是一款双通道70MHz DSO，采样率达2GSa/s.它提供更大的8英寸800x480像素液晶屏以及14M采样点存储深度（通过软件升级可达到56M采样点）；具备分段存储，用于捕获不常见的高频突发信号，有效存储分辨率可达千兆点水平（RIGOL称之为波形录制模式）；此外还提供抗锯齿模式；更高的模拟调制显示灰度提供更多信号微秒细节（Dave称之为“强度级”或“数字荧光体”显示屏）；具备带boxcar averaging的高分辨率模式，能实现更高的有效垂直分辨率（参见我关于提高模数转换器ENOB的讨论：是否需要提高模数转换器的分辨率？以及关于快速模数转换、过采样、抽取和ENOB的更多信息）；提供带掩码的轨迹跟踪支持，对统计结果进行Pass/Fail检测；提供以太网LXI仪表端口、更先进的触发功能（包括边缘、脉宽、矮脉冲、窗口、N边沿、斜率、设定/保持、视频、RS232、I2C、USB等）、硬件频率计数器以及大量内置的信号分析与波形统计功能（频率、上升时间、相位延迟、FFT、波形数学计算等）。RIGOL DS2072已上市9个月左右。

请记住，这款DSO售价839美元（不含税）。（更大的捕获存储容量以及高级触发模式都会增加成本。）

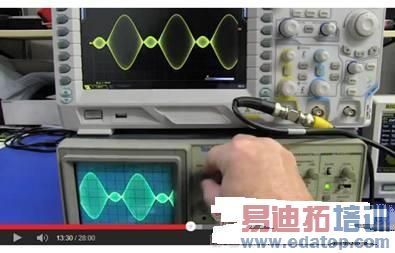

下面是Dave演示视频的截图，显示了RIGOL DS2072 DSO多级灰度与具有数十年历史的泰克2225示波器模拟屏的对比情况。

edatop.com

这两台设备看上去差不多吧？

再看看Dave展示的RIGOL DS2072 DSO的波形数据特性：

edatop.com

Dave通过RIGOL DS2072 DSO的以太网LXI端口下载数千个14k点波形到PC上，随后，当他为这些波形生成瀑布直方图时，分析数据冲到最高值。

RIGOL DS2072 DSO实现了“智能化”。其重大价值在于高级分析功能。Dave说：“差异简直太大了。老产品跟它没法比。”

和Dave Jones提供的28分钟视频短片中展现的一样，许多不同类型的产品也都经历了同样的功能升级。现在入门级的DSO就能够实现5年前任何价位的DSO均无法企及的功能与特性，而且5年前的入门级DSO现在的售价已经减半，属于超低成本DSO.这就是智能化的效果，也就是通过Smarter系统更好地服务于客户需求。出色的新产品变得更智能，而过去的老产品则能半价销售。

Dave在视频结束时说：“再过5年我们会迎来什么样的技术？”这绝对是个好问题。今后会发生什么？立马我会想到，今后的DSO会支持触屏功能，干嘛非要用按钮来控制波形视图呢？现代人早都习惯于用手指触摸操控了。我能很容易地预见入门级DSO将会运行全面的Android系统或类似于Android的GUI，而且都会采用双处理器（一个处理器用于GUI和分析功能，另一个用于RTOS和裸金属控制）。

正如DSO发展一样，随着人们期望的不断提高，大多数电子产品也会日臻完善和强大。
