适用于数码相机及监视器相机的高精度光学式镜头位置检测系统

录入:edatop.com    点击:

新日本无线株式会社开发了一种称作「Opt-Pass」的光学式镜头位置检测系统,该系统最适用于数码相机及监视器相机等光学摄影器材的自动对焦和缩放时的镜头位置检测。

现行的镜头位置检测系统主要采用的是磁铁和磁传感器组合使用的磁控方式,该方式存在有来自驱动马达的磁干扰和位置检测系统的安装精度两大难题。「Opt-Pass」则是采用了镜像器件和反射传感器组合使用的光控方式,彻底解决了现有镜头位置检测系统的难题。

「Opt-Pass」系统是由大输出的红外线LED和硅受光元件组合的反射传感器NJL9101R和专用的条纹镜像器件NJL9600系列构成。反射传感器的3路输出经演算处理能够以高精度并且高分辨率来检测镜头位置。此外,条纹镜器件还备有不同检测距离的2种尺寸类型。

edatop.com

【产品特点】

1.不受磁干扰影响

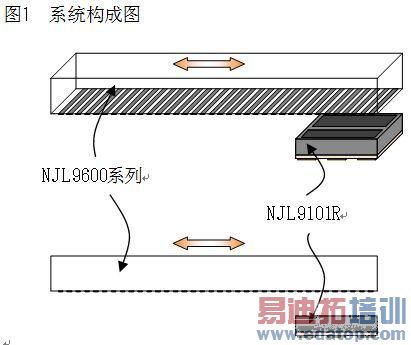

现在的数码相机随着图像传感器变大,镜头也逐渐大型化,因此逐步需要强力的驱动马达。光控传感器的「Opt-Pass」因为不受强力马达发出的磁干扰的影响,所以无需顾虑传感器的安装位置,并且设计时也不再需要进行磁场解析。(参照图1)

edatop.com

2.精度受器件间隙变动的影响很少,并且精度不因绕Y轴(Yaw)方向*1旋转而改变

磁控方式里要求器件之间间隙精度,但是光控方式里因反射传感器和镜像器件之间的间隙变动而造成的输出变动只有磁控方式的1/20,因此可以省去器件之间的间隙调节。并且,绕Y轴(yaw)方向变动(旋转)不会造成输出变动,因此光控方式的传感器的安装和调节比磁控方式更加容易。(参照图2)

edatop.com

3. 以3种正弦波输出实现了高精度检测

位置信息除了以基准0°正弦波检测处理之外,还采取了90°/180°不同相位的正弦波检测,因此能够实现高精度检测。(参照图3)

edatop.com

*1 绕Y轴(yaw)方向旋转是指对决定了前后、左右、上下方位的物体而言,围绕上下轴(Y轴)旋转。

另外,绕左右轴(X轴)旋转称作pitch,绕前后轴(Z轴)旋转称作roll。

【产品性能】

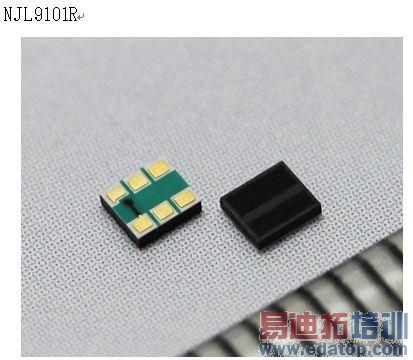

NJL9101R(大输出的红外线LED和硅受光元件组合的反射传感器)

超小、薄型、无引脚的表面贴装类型 COBP封装 : 2.3mm × 2.0mm × 0.6mm

内置可见光截止滤波器,具有低暗电流  : 0.5uA max. (@IF=5mA,Vce=3.3V)

输出电压(0°) : 90mVp-p typ. (@IF=5mA,Vce=3.3V,RL=2k&Omega,d=0.7mm *使用NJL9600系列)

输出电压(90°) : 90mVp-p typ. ( 〃 )

输出电压(180°): 90mVp-p typ. (          〃          )

NJL9600系列(专用条纹镜)

最配和NJL9101R组合使用的高精度条纹镜

备有不同检测距离的2种尺寸类型

【应用】

数码相机、交换镜头相机、监视器相机等
