基于模块化设计的R&S BTC可优化执行各种测试任务

R&S BTC是罗德与施瓦茨公司(R&S)最新推出的高端广播电视测试系统一体化解决方案，是一款针对音视频/多媒体应用领域支持分析功能及自动化测试的信号发生器平台。

R&S介绍，新推出的广播电视测试系统R&S BTC集成了诸多功能，可提供一个完整的测试环境，能满足现今及未来可能的传输标准，几乎所有的音频、视频和多媒体应用都可以通过这一设备来实现。例如，R&S BTC支持所有常见的数字和模拟电视标准，包括有线、卫星和地面电视以及数字/模拟音频广播标准，并全面支持第二代DVB标准，如DVB-T2、DVB-C2和DVB-S2，可满足所有开放系统互连(OSI)要求。

R&S BTC可以产生和回放音视频流，并输出调制后的高质量RF信号。R&S BTC集合了信号发生，DUT嵌入视频/音频分析功能，同时确定图片失效点(PFP)。其结果是快捷、方便、可重复的客观图像质量评估。

模块化的设计是R&S BTC一大特色，它提供可扩展的测试测量平台，允许任何客户按照其要求配置各种不同的信道仿真模块和音视频分析模块，并预留了将来可升级的测试测量平台。如果需要，BTC还可以配置信号发生模块，可产生两路RF信号，从而满足特殊应用，优化执行各种测试任务。

广播电视测试系统R&S BTC具有两个独立的实时信号路径，每一个调制带宽为160MHz，并具有全方位分析功能。R&S BTC集成的自动化测试序列和测试套件，如DTG D-Book，e-book和NorDig，极大减少了测试时间，可进行快速、可靠并可重复的测试。

据了解，开发广播电视设备的主要任务之一就是进行抗干扰特性测试。R&S BTC涵盖这一要求，除了两个独立的实时信号路径，还为每个RF路径提供多达8个的任意波形发生器(AWG)。AWG生成复杂的干扰波形，提供在整个频带的最大动态范围。另外，使用各种噪声源(宽带高斯白噪声、脉冲或相位噪声)、预失真、非线性、滤波、衰落和MIMO，可以模拟现实的环境条件。R&S BTC还配备数字I/Q数据接口和灵活的I/Q数据输入/输出，从而满足测试需要。

R&S BTC拥有高分辨率、8.4英寸的触摸屏显示和分层功能块的图形用户界面，使用户能够快速、轻松地操作。整个测试设置，包括信号的产生、测试序列、分析以及DUT都可以图形显示在一个GUI界面，这种设计甚至支持非常复杂的测量任务。R&S BTC的远程控制命令与业界广泛应用的R&S SFX系列产品兼容。

edatop.com

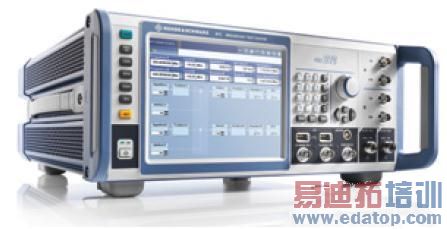

图：针对音视频/多媒体应用领域支持分析功能及自动化测试的信号发生器R&S SFX。
