LabWindows/CVI虚拟仪器设计之:三态开关

录入:edatop.com    点击:

1.2 三态开关

1.2.1 三态开关设计方法

一般情况下,开关包含两种状态,即:开和关或0 和1,如LabWindows/CVI 中提供的Toggle Button 和Binary Switch 控件,理论上属于布尔开关,不能产生第三种状态。然而,很多情况下需要三态开关,如电子电路中的三态门、三态拨码开关等。在LabWindows/CVI 控件中,可以利用Numeric Slide 来制作三态开关,实现三种状态转换,并对电路状态进行控制。Numeric Slide 控件为一个数值型控件,而Picture Ring 是一个图像控件兼具Ring 控件的特性,对控件中的每一幅图像提供一个数值编号,类似于图像索引,使用户不必直接去操作图片对象,而是通过设置或获得数值编号来完成图像操作,在一些情况下,还可以与定时器控件相结合,实现类似GIF 动画效果的图像。此外,应了解面板、控件、鼠标的各种事件,并分析不同事件所产生的响应效果的不同。LabWindows/CVI 中的主要面板事件如表1-6 所示,控件事件如表1-7 所示,鼠标事件如表1-8 所示。



表1-6 面板事件表

常量名

说明

EVENT_LEFT_CLICK

鼠标左键单击时产生的事件

EVENT_LEFT_DOUBLE_CLICK

鼠标左键双击时产生的事件

EVENT_RIGHT_CLICK

鼠标右键单击时产生的事件

EVENT_RIGHT_DOUBLE_CLICK

鼠标右键双击时产生的事件

ENENT_KEYPRESS

键盘操作事件

EVENT_GOT_FOCUS

获得焦点事件

EVENT_LOST_FOCUS

失去焦点事件

EVENT_DISCARD

从内存中删除面板事件

EVNET_CLOSE

点击面板右上方的关闭按钮所产生的关闭面板事件

EVENT_PANEL_SIZE

改变面板大小事件

EVENT_PANEL_MOVE

移动面板事件



表1-7 控件事件表

常量名

说明

EVENT_COMMIT

对控件实施任何一项操作所产生的事件

EVENT_VAL_CHANGE

改变控件值的事件

EVENT_TIMER_TICK

定时触发事件

EVENT_DRAG

控件拖拽事件(适用于Tree 和Splitter 控件)

EVENT_DROP

控件拖拽后产生的拖放位置改变事件(适用于Tree 和Splitter 控件)

EVENT_DROPPED

控件拖放事件(适用于Tree 和Splitter 控件)

EVENT_SORT

控件Tree 的排序事件

EVENT_SELETION_CHANGE

控件Tree 选项发生变化事件

EVENT_HSCROLL

控件的水平滑动(scroll )事件(适用于Tree 和Tab 控件)

EVENT_VSCROLL

控件Tree 的垂直滑动(scroll )事件

EVENT_MARK_STATE_CHANGE

选项的改变事件(适用于Tree 和List Box) )

EVENT_COMBO_BOX_INSERT

当用户在Table 控件中的组合框单元输入一个值,而此值并不存在于这个组合框中,则产生此事件,执行此事件后系统会自动添加该值到组合框中

EVENT_ROW_SIZE_CHANGE

改变Table 行宽的事件

EVENT_COLUME_SIZE_CHANGE

改变Table 和Tree 列宽的事件

EVENT_ACTIVE_CELL_CHANGE

当前激活单元格的值改变事件

EVENT_EDIT_MODE_STATE_CHANGE

控件Tree 进入或退出编辑状态

EVENT_EXPAND

展开控件Tree 的项目事件

EVENT_COLLAPSE



收缩控件Tree 的项目事件



表1-8 鼠标事件表

常量名

说明

EVENT_COMMIT

鼠标事件

EVENT_RIGHT_DOUBLE_CLICK

鼠标右双击事件

EVENT_LEFT_CLICK

鼠标左击(单击)事件

EVENT_LEFT_DOUBLE_CLICK

鼠标双击事件

EVENT_RIGHT_CLICK

鼠标右击事件

EVENT_MOUSE_MOVE

鼠标移动事件

EVENT_LEFT_MOUSE_UP

鼠标左击释放事件

EVENT_RIGHT_MOUSE_UP

鼠标右击释放事件

1.2.2 三态开关程序设计

(1)面板设计

利用Numeric Slide 控件编写一个利用三态开关进行电压正负转换程序,当三态开关处于中间位置(关)时,电源电压为0V,当三态开关处于上位(开+)时,电源电压为+5V ,当三态开关处于下位(开–)时,电源电压为–5V,并且开关状态的操作与电路状态变化实时关联,实现联动。其中,三态开关采用经典形式控件,即在面板上右击弹出快捷菜单,选择Classic-Style Controls→Numeric→Vertical Slide ,利用Picture Ring 控件显示电路状态图,双击该控件,修改属性Picture Ring→Image/Value Pairs… ,通过“Load Image… ”按钮选择图像,如图1-3 所示。面板设计如图1-4 所示,面板中主要控件属性设置如表1-9 所示。

edatop.com



图1-3 Picture Ring 控件的图像/数值对话框

edatop.com

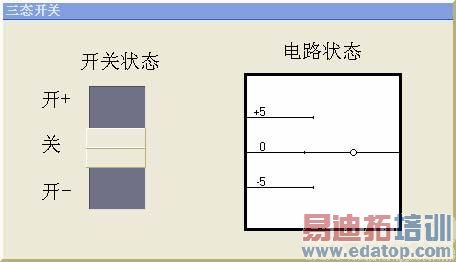

图1-4 三态开关面板

表1-9 控件属性设置表

常量名

控件类型

控件的主要属性

PANEL

Panel

标题:三态开关回调函数:PanelCB

SWITCH

Numeric Slide

标题:开关状态回调函数:onoff Range Values:0~2 Show/Hide Parts:No Markers 、No Ticks 、No Fill

PICTURERING

Picture Ring

标题:电路状态

(2)程序源代码

//头文件声明
#include
#include
#include "三态开关.h"
static int panelHandle;
//主函数
int main (int argc, char *argv[])
{
if (InitCVIRTE (0, argv, 0) == 0)
return –1; /* out of memory */
if ((panelHandle = LoadPanel (0, " 三态开关.uir", PANEL)) < 0)
return –1;
DisplayPanel (panelHandle);
RunUserInterface ();
DiscardPanel (panelHandle);
return 0;

//面板回调函数
int CVICALLBACK PanelCB (int panel, int event, void *callbackData,
int eventData1, int eventData2)
{
switch (event)
{
case EVENT_CLOSE:
QuitUserInterface (0);
break;
}
return 0;
}
//开关状态按钮
int CVICALLBACK onoff (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
int value;
switch (event)
{
//响应事件
case EVENT_VAL_CHANGED:
// 获得开关状态值
GetCtrlVal (panelHandle, PANEL_SWITCH, &value);
// 设置电路状态图片框内容
SetCtrlVal (panelHandle, PANEL_PICTURERING, value);
break;
}
return 0;
}



3:程序注释

① GetCtrlVal 函数获得控件值。函数原型为:

int GetCtrlVal (int Panel_Handle, int Control_ID, void *Value);

 *Value :控件值。其声明的数据类型需要与控件的数据类型匹配。

② EVENT 事件

对开关状态按钮回调函数onoff 而言,可以采用EVENT_COMMIT、EVENT_LEFT_CLICK 或EVENT_VAL_CHANGED 等EVENT 事件,但EVENT_COMMIT 、EVENT_LEFT_CLICK 只能是鼠标事件完成后(鼠标按键释放后)才响应此事件,而EVENT_VAL_CHANGED 则当三态开关值改变时立即响应,与前两个事件相比,不存在时间上的延迟,鼠标操作与图像显示能保持一致。



(4)运行效果图

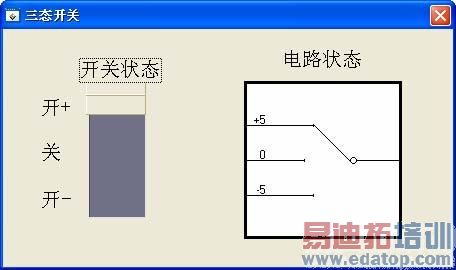

点击工具栏中的Debug Project 按钮,程序开始运行,其效果如图1-5 所示。



edatop.com

图1-5 运行效果图
