福禄克360漏电流测试仪在海上平台大显神威

 案例摘要

KL3-2CEPA电工在巡检时发现1#UPS绝缘报警，遂通知电气师进行处理，电气师到现场后使用FLUKE 360漏电流测试仪进行检查，迅速定位了故障线路并进行处理，避免了UPS“带病”运行。

处理过程

KL3-2CEPA平台的UPS为某德国公司生产的Protect 8.31 UPS 50KVA型工业UPS，该UPS由2台UPS主机、1台旁路柜、1台负载分配柜组成。为监测UPS负载的绝缘水平，厂家出厂时配备了一个绝缘监测仪，如果UPS的负载绝缘有问题则发出声光报警。

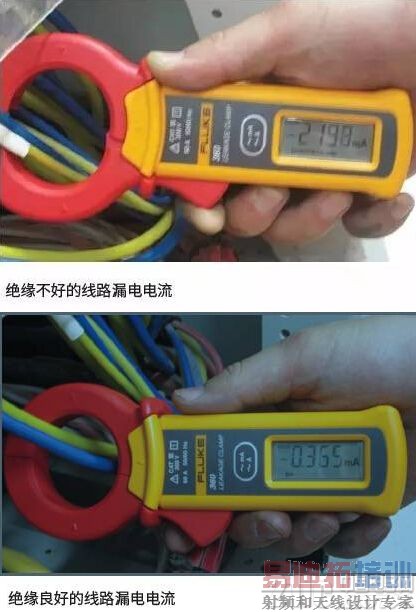

电气师在接到电工的汇报后，使用FLUKE 360漏电流测试仪依次测量UPS负载的各个回路的泄漏电流，发现QF104断路器下口漏电电流为1.67A，判断此路接地。QF104断路器是给中控的一路电源，经过排查，接地点是给含水分析仪的电源存在问题，断电后UPS恢复正常。现场检查含水分析仪发现是电源电缆一相接地电阻为零。目前，含水分析仪暂时断电，已联系海工工程给重新放电缆。

绝缘故障查找新方法

目前海上平台普遍安装了在线绝缘监测仪，当出现绝缘故障时发出声光报警，但是对于是哪条线路、哪个设备出现了绝缘报警则无法监测，需要电气专业人员现场确认。传统的绝缘故障查找方法：利用欧姆定律测试绝缘电阻，即依次对设备断电进行绝缘电阻测量直至发现故障点。此方法缺点很明显，设备需要断电测量才能确认。但是对于一些比较重要的设备如UPS所带的负载(中控、通讯、各高/中/低压盘的分闸电源等)、影响生产流程的设备势必无法贸然断电测量，这就加大了电气专业查找绝缘故障设备的难度。

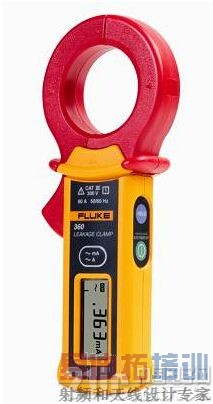

FLUKE 360漏电流钳表很好的解决了这个难题，它能够通过测量泄漏电流帮助电气人员方便快捷地查找绝缘故障点。泄漏电流实际上就是电气线路或设备在没有故障和施加电压的作用下，流经绝缘部分的电流。因此，它是衡量电器绝缘性好坏的重要标志之一。在使用低绝缘电阻或带通滤波器的电子设备的电路中，可能存在较高的漏电流。漏电流会导致设备和系统无法正常工作。使用Fluke360漏电流钳表对整个系统中执行全面的测量，可以找出漏电流的根源。相对于绝缘检测而言，漏电流检测的主要优点在于可以在正常操作过程中完成测量，而不必关闭系统和设备的电源。

客户评价

以往对于一个正常生产的平台来说，电力系统的绝缘一直是让人头疼的问题。系统大、设备多而繁杂，如果出现绝缘报警只能挨个断电进行绝缘测量才能确定故障点。现在采用绝缘监测仪监视电力系统绝缘+ Fluke 360漏电流测试仪确认绝缘故障线路或设备+绝缘表测量绝缘电阻的方法能方便快捷的解决此类问题，省时又省力。
