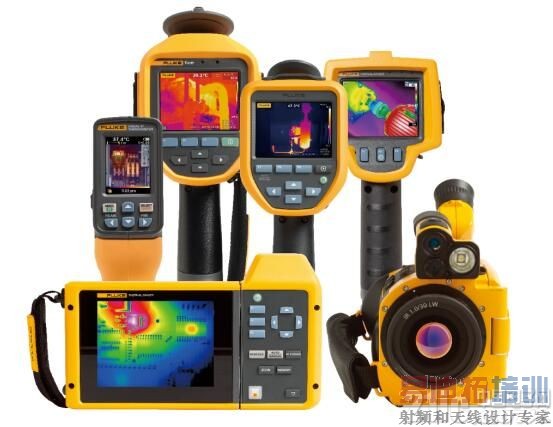

福禄克便携式红外热像仪用于供热管线检测

 供热管线一般铺设在地下，受地面沉降和热胀冷缩的因素影响，管道可能会发生破损导致热水流失，直接影响到供热效果，并且造成大量的能源浪费，本文主要介绍使用福禄克便携式红外热像仪在供热管线破损检测中的应用，为保障供热提供新的检测手段。

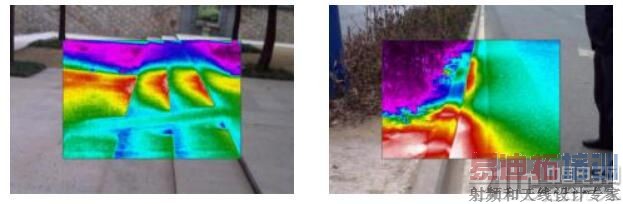

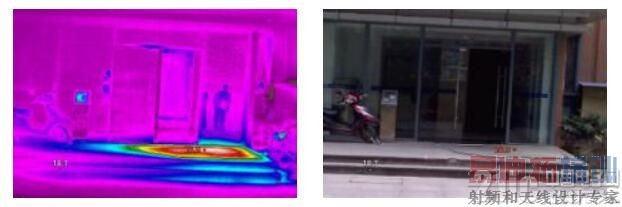

门厅台阶处供热管道渗漏(本文热像图及现场图片由袁星辉提供)

供热管线破损检测的重要性：

近年来，由于供热管网破损、漏水导致供热效果降低甚至中断供热的事件日益增多，其原因主要有：管网老化、地面沉降、车辆超载重压、周边施工等。一般主供热管线的热水温度在140℃，若发生供热管网损坏，通常至少造成数千乃至数万吨热水的损失，同时还会影响到周边大片居民区的供热，特别在北方冬天，供热管网的损坏将会严重影响居民的正常生活。

现有的检测手段和局限性

目前检测热水管网使用的是压力检测，若压力表显示压力下降，则说明有破损泄漏的发生。但压力检测有个问题：不能准确定位泄漏点。压力表不可能遍布每条管道或每个区域，只能针对一个片区进行泄漏报警，但要查找具体的泄漏点，大部分单位采用的是观看是否有蒸汽冒出，但有许多损坏泄漏在表面不一定有蒸汽的冒出，这对确定泄漏位置带来了困难。

目前红外测温仪检测供热管网泄漏存在的问题

目前有部分单位使用红外测温仪来进行查找，但红外测温仪只能检测一个范围的平均温度，同时不具备与周边温度分布进行比对的功能，所以对泄漏点的查找准确性及检测效率均有所欠缺。

便携式红外热像检测的优点

便携式红外热像仪可对泄漏点进行区域扫描，准确、快速地对地下泄漏部位进行定位，方便维修、减少能源损耗、确保冬季正常供暖。

现场案例

某热电公司供热管网发生泄漏，但在地表上看不出泄漏的痕迹，使用福禄克便携式红外热像仪对该片区进行排查，在短时间内就将泄漏点探明，并进行了及时的维修。

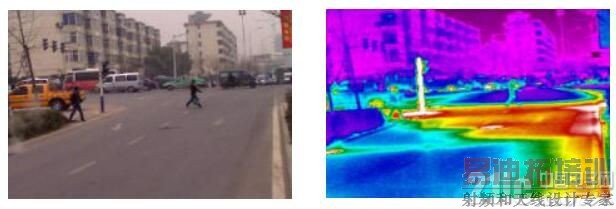

热管网发生破损后在地面形成的热分布(泄漏点为红圈处红绿灯杆塔底部)

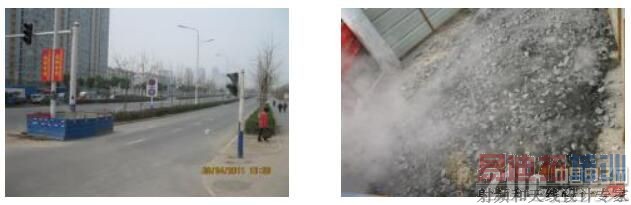

查到泄漏点后对该处进行维修 挖开沥青路面后才有蒸汽冒出

使用便携式红外热像仪进行供热管网检测的注意事项

在进行供热管网检测时，通常外部环境温度较低，在低温情况下(低于0℃)使用便携式红外热像仪需要按照下列步骤：

1 在室内进行充分预热，建议预热时间不小于30分钟。

2 室外连续开机时间不超过15分钟。

3 若开机时间较长，可以在车内或暖和的场合放置10分钟后再进行检测。

行业应用

热电厂/热电公司技术部、市政公用局技术处及提供供暖的高端物业公司。
