手持式红外热像仪应用于检测高炉送风支管

炼铁高炉送风支管是高炉炉前设备中至关重要的组成部件，也是热风管道系统中的薄弱环节，因内衬损坏很容易出现漏风问题，影响高炉正常生产。使用福禄克手持式红外热像仪可以快速、准确地检测送风支管内衬的破损位置，以便及时维修，保障设备安全。

为什么要检测高炉送风支管

送风支管是高炉热风系统的重要组成部分，它将热风总管输送的1200℃热风分为数十个支管，从高炉底部进行输送(有时也称为下支管)，参与高炉炼铁工艺。送风支管内部有隔热材料，但受到外壳和耐火砖材料膨胀系数的差异，耐火砖时有脱落，如果不及时维修会引起外壳烧穿，引发安全事故。

目前有哪些手段检测送风支管

目前在炼铁厂通常使用红外测温仪进行送风支管耐火砖脱落的检测。

使用红外测温仪检测送风支管存在哪些问题

因高温限制，故需要至少在2米外进行检测，但根据红外测温仪上的光路图指示，在显示屏上得到的温度约为整个送风支管的平均温度，但最高温度点(即可能有隐患的部位)的尺寸相对较小，红外测温仪的检测温度会偏低，这就导致了红外测温仪无法准确把耐火砖脱落的部位检测出来，造成漏检隐患。

手持式红外热像仪为什么能有效检测送风支管

手持式红外热像仪检测的是热风支管表面整体的温度分布情况，不存在漏检的可能，同时手持式红外热像仪在2米外可以检测小至1厘米的发热点，可有效覆盖每个隐患部位。

如何判断送风支管是否有耐火砖脱落缺陷

正常部位的送风支管外壳表面温度一般不超过330 ℃ ，如果在330 ℃至400 ℃范围内，说明有耐火砖损坏，如果最高温度超过400 ℃，则是严重故障，需要在尽可能短的时间内维修。

现场案例：某冶金企业炼铁厂7号高炉送风支管检测

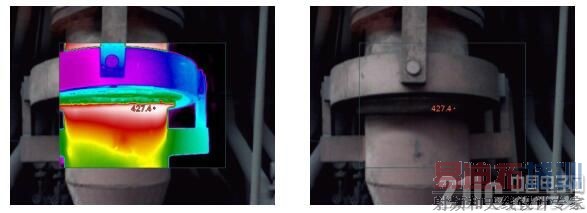

26号送风支管最高温度为303 ℃，正常

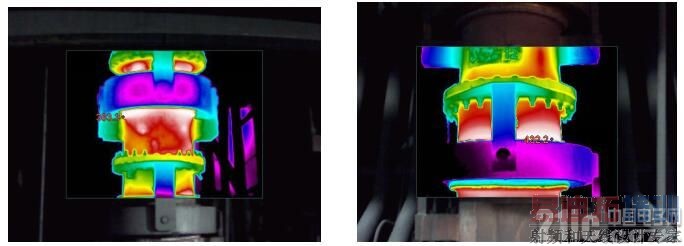

7号送风支管最高温度为432 ℃，耐火砖有脱落迹象

使用手持式红外热像仪进行高炉送风支管检测的注意事项

1 建议选用测温范围至600℃的型号;

2 建议使用红外-可见光融合画中画(PIP)功能;

3 高炉周边温度较高，注意安全。

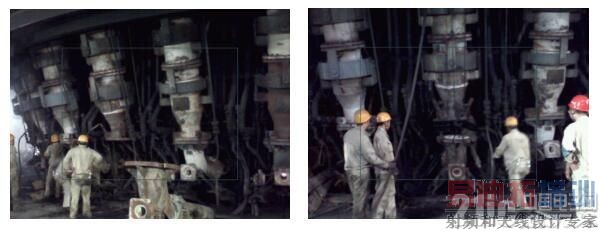

维护人员正在为高炉送风支管进行维修

行业应用

各冶金行业炼铁厂。

福禄克公司(FLUKE)

福禄克公司成立于1948年，是世界电子测试工具的佼佼者，多年来，创造和发展了一个特定的技术市场，为各个工业领域提供了优质的测量和检测故障产品。福禄克的用户涵盖面广，包括技术人员、工程师、计量人员等等，他们利用福禄克的测试工具进行工业用电、电器设备和过程校准的安装、故障诊断和管理，并以此控制质量。在过去的五年中，福禄克的测试工具屡获殊荣，赢得了《测试与测量世界》最佳测试工具奖、《控制工程》工程师选择奖等50多个年度产品奖项，备受用户赞誉。
